Quá trình đúc khuôn mất bao lâu?

bao lâu Đúc khuôn Lấy? Câu trả lời trực tiếp

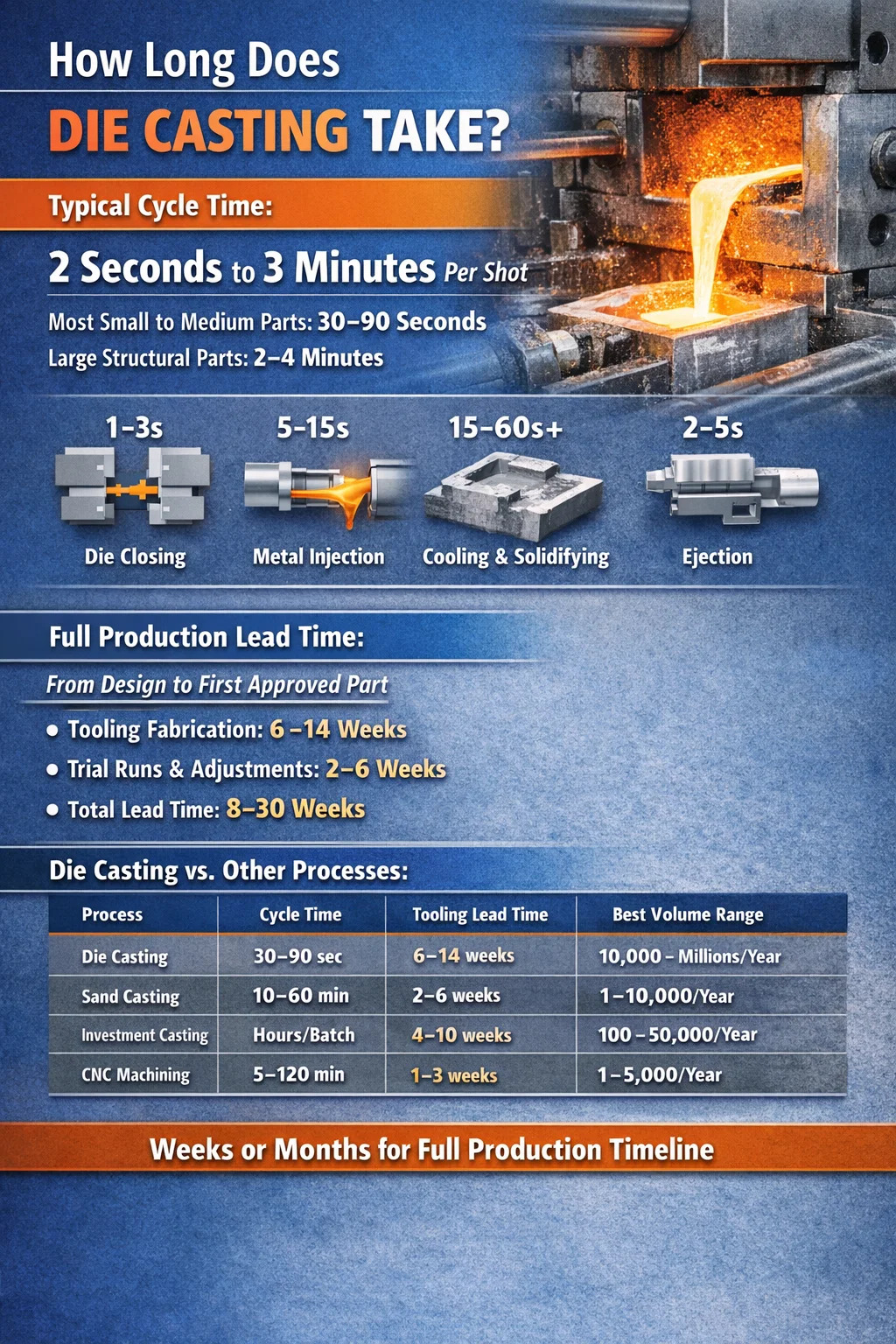

Một chu kỳ đúc khuôn duy nhất thường mất khoảng từ 2 giây đến 3 phút , tùy thuộc vào kích thước bộ phận, loại hợp kim, độ dày thành và cấu hình máy. Đối với hầu hết các thành phần nhôm hoặc kẽm vừa và nhỏ — loại được sử dụng trong khung, vỏ ô tô và thiết bị điện tử tiêu dùng — thời gian chu kỳ thực tế nằm trong khoảng 30 và 90 giây . Các bộ phận cấu trúc bằng magiê hoặc nhôm lớn dành cho xe điện có thể đẩy thời lượng đó lên 2–4 phút mỗi lần chụp.

Con số thời gian chu kỳ đó chỉ nói lên một phần câu chuyện. Trước khi sản phẩm tốt đầu tiên xuất xưởng, hoạt động đúc khuôn bao gồm chế tạo dụng cụ (có thể mất 6–14 tuần), thiết lập máy, làm nóng sơ bộ khuôn, chụp thử và xác nhận kích thước. Từ thiết kế thô đến phần sản xuất được phê duyệt, toàn bộ tiến trình được tính bằng tuần hoặc tháng chứ không phải bằng giây.

Hiểu được cả chu kỳ mỗi lần quay và tổng thời gian sản xuất giúp người mua, kỹ sư và nhóm vận hành đặt ra những kỳ vọng thực tế và tránh các lỗi lập kế hoạch tốn kém.

Quá trình đúc khuôn: Phân tích thời gian theo từng giai đoạn

Mỗi chu trình đúc khuôn bao gồm một số giai đoạn tuần tự. Mỗi bước đều tiêu tốn thời gian và sự chậm trễ ở bất kỳ giai đoạn nào đều ảnh hưởng đến chu trình tổng thể. Đây là những gì thực sự xảy ra trong mỗi cảnh quay:

Đóng và kẹp khuôn

Hai nửa khuôn - nửa khuôn cố định và nửa khuôn đẩy - được gắn lại với nhau và khóa dưới lực kẹp cao. Đối với máy buồng lạnh 400 tấn, bước này mất khoảng 1–3 giây . Các máy lớn hơn có trọng tải cao hơn sẽ di chuyển khối lượng lớn hơn và có thể cần 3–5 giây chỉ để đóng và xác nhận khóa. Lực kẹp không đủ sẽ dẫn đến lỗi đèn flash nên bước này không thể tùy tiện mà vội vàng được.

ép kim loại

Kim loại nóng chảy bị ép vào khoang khuôn dưới áp suất. Trong khuôn đúc buồng nóng - được sử dụng chủ yếu cho hợp kim kẽm, chì và thiếc - cơ chế phun chìm trong chất nóng chảy, do đó thời gian lấp đầy cực kỳ nhanh: 0,01 đến 0,5 giây . Trong khuôn đúc buồng lạnh - được sử dụng cho nhôm, đồng và magie - kim loại trước tiên phải được múc vào một ống bọc riêng biệt, thêm vài giây trước khi bắt đầu phun. Quá trình lấp đầy khoang lạnh thực tế trong buồng lạnh vẫn xảy ra ở 0,01 đến 0,1 giây , nhưng tổng thời gian tiêm bao gồm cả việc múc là gần 5–15 giây.

kiên cố hóa và làm mát

Đây là giai đoạn dài nhất trong hầu hết các chu trình đúc khuôn. Sau khi phun, kim loại phải nguội đủ để phát triển đủ độ cứng kết cấu để phóng ra mà không bị biến dạng. Thời gian làm mát phụ thuộc vào hình dạng bộ phận, độ dày thành, tính chất hợp kim và các kênh làm mát bằng nước của khuôn được thiết kế và bảo trì tốt như thế nào.

Các bộ phận kẽm có thành mỏng (tường 1,5–2,5 mm) có thể đông cứng ở 3–8 giây . Các bộ phận bằng nhôm có thành dày 3–5 mm thường cần 15–40 giây . Các vật đúc bằng nhôm kết cấu dày có tiết diện 6–10 mm có thể yêu cầu 60–120 giây hoặc hơn thế nữa. Giảm thời gian làm mát mà không tạo ra độ xốp hoặc cong vênh là một trong những thách thức kỹ thuật chính trong quá trình đúc khuôn khối lượng lớn.

Mở khuôn và phóng một phần

Khi bộ phận đủ chắc chắn, khuôn sẽ mở ra và các chốt đẩy đẩy vật đúc ra khỏi khoang. Trình tự cơ học này thường mất 2–5 giây . Các bộ phận rơi xuống băng tải hoặc vào bể làm nguội. Lực phóng phải được hiệu chỉnh cẩn thận - quá ít thì bộ phận sẽ bị dính; quá nhiều và các chi tiết mỏng bị gãy hoặc biến dạng.

Bôi trơn và thiết lập lại khuôn

Sau khi đẩy ra, robot hoặc hệ thống phun sẽ bôi chất bôi trơn nhả khuôn (thường gốc nước) lên bề mặt khoang. Điều này ngăn ngừa sự dính và giúp quản lý nhiệt độ khuôn. Thời gian phun thay đổi từ 2 đến 10 giây tùy thuộc vào độ phức tạp của khuôn và số lượng vòi phun. Chu kỳ xả để loại bỏ chất bôi trơn dư thừa thêm 1–3 giây nữa. Sau đó khuôn sẽ đóng lại và chu kỳ tiếp theo bắt đầu.

Thời gian chu kỳ điển hình theo hợp kim và loại bộ phận

Các hợp kim khác nhau có đặc tính nhiệt, áp suất phun và đặc tính hóa rắn khác nhau. Bảng dưới đây hiển thị thời gian chu kỳ đại diện cho các vật liệu đúc khuôn phổ biến trên các loại kích thước bộ phận:

Kẽm luôn tạo ra thời gian chu trình ngắn nhất do điểm nóng chảy thấp hơn (khoảng 380–420°C), đông đặc nhanh hơn và tương thích với các máy buồng nóng giúp loại bỏ bước múc. Nhôm đòi hỏi thời gian làm mát nhiều hơn đáng kể do khối lượng nhiệt và nhiệt độ rót cao hơn (620–680°C). Hợp kim đồng, với nhiệt độ đổ trên 900°C, đòi hỏi vật liệu khuôn bền và thời gian làm mát kéo dài, khiến chúng trở thành một trong những vật liệu đúc khuôn chậm nhất.

Các yếu tố kiểm soát quá trình đúc khuôn mất bao lâu

Thời gian chu kỳ không phải là một con số tùy ý do nhà sản xuất máy ấn định. Nó là kết quả của các biến số vật lý và quy trình cụ thể mà các kỹ sư có thể đo lường, lập mô hình và - ở một mức độ đáng kể - kiểm soát. Các yếu tố tác động mạnh nhất là:

Độ dày của tường và hình học phần

Thời gian làm mát tỷ lệ gần đúng với bình phương độ dày của tường. Nhân đôi độ dày của thành và bạn tăng gấp bốn lần thời gian làm mát cần thiết, tất cả đều bằng nhau. Một bộ phận có thành danh nghĩa 3 mm nguội đi trong 20 giây sẽ cần khoảng 80 giây nếu được thiết kế lại thành 6 mm. Đây là lý do tại sao các đánh giá về thiết kế cho khả năng sản xuất (DFM) luôn thúc đẩy các bức tường mỏng, đồng nhất - không chỉ để tiết kiệm vật liệu mà còn để duy trì thời gian chu kỳ và chi phí trên mỗi sản phẩm ở mức có thể quản lý được.

Hình học cũng ảnh hưởng đến thời gian lấp đầy. Các khoang phức tạp với các đường dẫn hẹp, các gân mỏng và nhiều lõi đòi hỏi tốc độ bơm chậm hơn hoặc có nguy cơ bị xốp do nhiễu loạn. Các bộ phận có hốc sâu hoặc rãnh cắt cần tác động bên (lõi trượt) để bổ sung thêm các bước cơ học cho trình tự mở và đóng.

Quản lý nhiệt độ khuôn

Nhiệt độ khuôn có ảnh hưởng trực tiếp và mạnh mẽ đến thời gian chu kỳ. Khuôn chạy quá lạnh sẽ gây ra hiện tượng đông đặc sớm, chạy sai và tắt nguội. Khuôn chạy quá nóng sẽ kéo dài thời gian làm mát và có nguy cơ bị hàn (kim loại dính vào khuôn). Cửa sổ nhiệt độ khuôn tối ưu để đúc khuôn nhôm thường là 150–250°C ở bề mặt khoang, được duy trì thông qua sự kết hợp giữa các kênh làm mát bằng nước bên trong và làm mát bằng phun bên ngoài.

Bộ điều khiển nhiệt độ khuôn (DTC) tuần hoàn nước hoặc dầu nóng qua khuôn để ổn định nhiệt độ trong quá trình khởi động và duy trì nhiệt độ trong quá trình sản xuất bền vững. Một mạch làm mát được thiết kế tốt có thể cắt giảm thời gian đông đặc từ 20–35% so với khuôn không được tối ưu hóa có cùng hình dạng. Các đường làm mát được đặt không đúng cách - quá xa các phần dày - để lại các điểm nóng buộc người vận hành phải kéo dài thời gian làm mát một cách giả tạo để tránh các bộ phận bị cong vênh hoặc phồng rộp.

Trọng tải và tốc độ máy

Máy có trọng tải cao hơn di chuyển các trục lăn nặng hơn và cần nhiều thời gian hơn cho các hành trình đóng và mở khuôn, ngay cả với các bộ truyền động thủy lực hoặc điện nhanh. Một máy nặng 160 tấn có thể hoàn thành chu trình kẹp trong 1,5 giây; một cỗ máy nặng 2.000 tấn gia công các bộ phận kết cấu ô tô có thể mất 5–8 giây chỉ để kẹp. Máy đúc khuôn điện (điều khiển bằng servo) thường đạt được chuyển động kẹp và phun nhanh hơn và lặp lại nhiều hơn so với các máy chỉ dùng thủy lực cũ, thường cắt 2–5 giây mỗi chu kỳ trên các bộ phận cỡ trung bình.

Số lượng sâu răng

Khuôn nhiều khoang tạo ra nhiều bộ phận hơn trên mỗi lần chụp mà không tăng thời gian chu kỳ một cách tương ứng. Khuôn một khoang dành cho đầu nối kẽm nhỏ có thể chạy với tốc độ 15 giây mỗi chu kỳ, tạo ra 4 lượt quay mỗi phút. Khuôn 16 khoang cho cùng một bộ phận trên cùng một máy vẫn chạy với tốc độ khoảng 15–20 giây mỗi chu kỳ, nhưng giờ đây tạo ra 16 bộ phận trên mỗi chu kỳ thay vì một — giảm hiệu quả thời gian cho mỗi bộ phận từ 15 giây xuống dưới 1,5 giây. Sự đánh đổi là chi phí khuôn cao hơn (khuôn kẽm 16 khoang có thể có giá 80.000–150.000 đô la so với 15.000–30.000 đô la cho một khoang) và kiểm soát chất lượng phức tạp hơn.

Mức độ tự động hóa

Các thao tác thủ công - trong đó người vận hành múc kim loại, tháo các bộ phận bằng tay và phun khuôn bằng súng cầm tay - đưa ra độ biến thiên thời gian chu kỳ là 10–30%. Chiết xuất bằng robot, hệ thống phun tự động và máy ép cắt tỉa tích hợp sẽ loại bỏ sự thay đổi này. Trong các nhà máy sản xuất phụ tùng ô tô có khối lượng lớn hoàn toàn tự động, sự biến đổi giữa các chu kỳ thường được giữ ở mức dưới 1 giây, cho phép dự báo sản lượng chính xác và chất lượng luyện kim nhất quán.

Thời gian đúc khuôn: Từ thiết kế đến phần sản xuất đầu tiên

Đối với người mua và người quản lý dự án, thời gian chu kỳ cho mỗi lần giao hàng thường ít liên quan ngay lập tức hơn tổng thời gian thực hiện từ đơn đặt hàng đến lô hàng được phê duyệt đầu tiên. Dòng thời gian này chia thành nhiều giai đoạn riêng biệt:

Thiết kế và chế tạo dụng cụ

Khuôn đúc là những công cụ phức tạp, được gia công chính xác được làm từ thép công cụ gia công nóng H13 hoặc các loại tương đương. Một công cụ đúc khuôn nhôm có độ phức tạp trung bình — khoang đơn, hình học vừa phải, không có tác động phụ — thường mất 6–10 tuần chế tạo theo thiết kế đã được phê duyệt. Khuôn có nhiều tác động phụ, làm mát bên trong phức tạp hoặc dung sai kích thước chặt chẽ có thể xảy ra 10–16 tuần . Chi phí chế tạo dao động từ khoảng 15.000 USD cho khuôn kẽm đơn giản đến hơn 300.000 USD cho khuôn nhôm kết cấu lớn với hệ thống chân không và nhiều lõi.

Các nhà cung cấp ở Trung Quốc và Đông Nam Á thường báo giá 4–6 tuần cho công cụ, nhưng điều này thường loại trừ chu kỳ xem xét thiết kế và có thể bao gồm các mốc thời gian bị nén làm tăng số lần bắn thử và trì hoãn việc phê duyệt bộ phận.

Các lần bắn thử và Vòng loại một phần

Sau khi khuôn được lắp vào máy, quy trình bắt đầu với các lần chụp T1 (thử lần đầu). Những lần chụp ban đầu này được sử dụng để thiết lập các thông số quy trình cơ bản - tốc độ phun, áp suất làm đầy, nhiệt độ khuôn và thời gian làm mát. Rất hiếm khi khuôn tạo ra các bộ phận phù hợp vào ngày thử nghiệm đầu tiên. Ngân sách của hầu hết các chương trình 2–4 vòng thử nghiệm trong vòng 2–6 tuần để điều chỉnh quy trình, giải quyết các sai lệch về kích thước và giải quyết các khuyết tật bề mặt.

Đúc khuôn cấp độ ô tô yêu cầu PPAP (Quy trình phê duyệt bộ phận sản xuất) hoặc tài liệu tương đương, bao gồm báo cáo kích thước, chứng nhận vật liệu và nghiên cứu khả năng xử lý (Cpk ≥ 1,67 đối với các tính năng quan trọng). Giai đoạn ghi chép tài liệu này có thể kéo dài thêm 2–4 tuần nữa sau khi các bộ phận vượt qua quá trình kiểm tra kích thước.

Tóm tắt tổng thời gian thực hiện

• Phần đơn giản, không có hành động phụ, không liên quan đến ô tô: 8–14 tuần từ đơn đặt hàng dụng cụ đến lô hàng được phê duyệt đầu tiên
• Đúc khuôn ô tô có độ phức tạp trung bình: 14–22 tuần
• Phần kết cấu lớn với khuôn đúc chân không và PPAP: 20–30 tuần
• Đúc khuôn nguyên mẫu (dụng cụ mềm, khuôn nhôm hoặc kirksite): 2–4 tuần , khối lượng hạn chế, độ chính xác thấp hơn

Đúc khuôn buồng nóng và buồng lạnh: So sánh thời gian

Hai loại quy trình đúc khuôn chính khác nhau đáng kể về tốc độ do cấu trúc cơ học cơ bản của chúng:

Đúc khuôn buồng nóng

Trong máy buồng nóng, xi lanh phun (cổ ngỗng) được ngâm vĩnh viễn trong bể kim loại nóng chảy. Khi pít tông rút lại, kim loại sẽ tự động lấp đầy buồng. Khi nó tiến lên, kim loại bị đẩy qua cổ ngỗng và vào khuôn. Vì không có bước múc riêng nên thời gian chu kỳ ngắn hơn đáng kể — các bộ phận kẽm nhỏ có thể quay với tốc độ 300–500 lần cắt mỗi giờ trên khuôn nhiều khoang. Quá trình này được giới hạn ở các hợp kim có điểm nóng chảy thấp (kẽm, chì, thiếc, một số magie) vì nhiệt độ cao hơn sẽ làm suy giảm các thành phần chìm nhanh chóng.

Đúc khuôn buồng lạnh

Máy buồng lạnh giữ cơ chế phun tách biệt với lò nấu chảy. Người vận hành hoặc rô-bốt gáo tự động sẽ chuyển một viên kim loại đã đo được vào ống bọc trước mỗi chu kỳ. Điều này thêm 5–15 giây mỗi chu kỳ so với buồng nóng nhưng cho phép xử lý các hợp kim ở nhiệt độ cao như nhôm, magie và đồng sẽ phá hủy cổ ngỗng ngập nước. Phần lớn quá trình đúc khuôn theo trọng lượng - đặc biệt là các bộ phận bằng nhôm ô tô - sử dụng máy buồng lạnh.

Trong điều kiện thực tế, đầu nối kẽm được sản xuất trên máy buồng nóng có thể có giá 0,08–0,25 USD mỗi chiếc chỉ tính riêng thời gian chu kỳ. Hình dạng bộ phận tương tự được thiết kế lại bằng nhôm trên máy buồng lạnh có thể có chi phí liên quan đến thời gian chu kỳ là 0,40–1,20 USD mỗi bộ phận — một yếu tố chi phí thực sự trong các ứng dụng điện tử tiêu dùng khối lượng lớn, nơi hàng trăm triệu đơn vị mỗi năm được thực hiện mỗi giây.

So sánh tốc độ đúc khuôn với các quy trình sản xuất khác

Đúc khuôn là một trong những phương pháp nhanh nhất để sản xuất các bộ phận kim loại phức tạp ở quy mô lớn, nhưng lợi thế về tốc độ của nó thể hiện rõ nhất ở khối lượng lớn. So sánh với các quy trình tạo hình kim loại phổ biến khác sẽ làm rõ vị trí của khuôn đúc:

Lợi thế về tốc độ của phương pháp đúc khuôn so với đúc cát và đúc mẫu đầu tư là rất đáng kể — thường nhanh hơn từ 10 đến 50 lần cho mỗi bộ phận khi chạy hết công suất. Lợi thế về tốc độ đó, kết hợp với khả năng lặp lại kích thước tuyệt vời (dung sai ±0,1 mm đối với các tính năng không quan trọng được duy trì thường xuyên), giải thích tại sao phương pháp đúc khuôn chiếm ưu thế trong sản xuất ô tô, điện tử tiêu dùng và thiết bị với khối lượng trên khoảng 10.000 bộ phận mỗi năm.

Các chiến lược để giảm thời gian chu kỳ đúc khuôn

Trong sản xuất số lượng lớn, ngay cả việc giảm 5 giây trong thời gian chu kỳ cũng có thể trực tiếp tiết kiệm chi phí có thể đo lường được. Một bộ phận chạy ở tốc độ 60 giây mỗi chu kỳ trên máy có mức chịu tải 120 USD/giờ có giá 2,00 USD mỗi chu kỳ. Giảm thời gian đó xuống còn 50 giây và chi phí cho mỗi sản phẩm giảm xuống còn 1,67 USD — giảm 16,5% mà không thay đổi vật liệu, nhân công hoặc chi phí chung. Với 1 triệu bộ phận mỗi năm, đó là khoản tiết kiệm hàng năm 330.000 USD từ một lần cải tiến quy trình. Các chiến lược giảm thời gian chu kỳ hiệu quả nhất là:

Tối ưu hóa thiết kế mạch làm mát

Làm mát phù hợp - trong đó các kênh làm mát đi theo đường viền của khoang thay vì chạy theo đường thẳng - có thể giảm thời gian làm mát bằng cách 20–40% so với các kênh khoan thông thường. Các kênh phù hợp được sản xuất bằng cách sử dụng phương pháp sản xuất bồi đắp (in 3D các miếng thép công cụ) và đặt nước làm mát gần hơn nhiều với các bề mặt phức tạp. Chi phí gia công dụng cụ trả trước cao hơn (thường là thêm 10.000–40.000 USD cho mỗi bộ hạt dao) được phục hồi nhanh chóng trong các chương trình có khối lượng lớn.

Sử dụng áp lực tăng cường đúng cách

Áp dụng áp suất tăng cường cao (áp suất pha 2) ngay sau khi lấp đầy khoang sẽ ép kim loại vào từng chi tiết và bù lại độ co ngót trong quá trình đông đặc. Việc tăng cường thích hợp sẽ làm giảm độ xốp vi mô, từ đó cho phép các bức tường mỏng hơn - nguội nhanh hơn. Đây là một con đường gián tiếp nhưng hiệu quả để rút ngắn thời gian chu kỳ thông qua việc cải thiện độ tin cậy trong thiết kế bộ phận.

Giảm thiểu nhiệt độ phun

Các bộ phận có thể được đẩy ra ở nhiệt độ cao hơn mức mà nhiều người vận hành giả định, miễn là hình dạng hình học không dễ bị cong vênh và vị trí chốt đẩy chính xác. Thử nghiệm bằng hình ảnh nhiệt và đo độ cong vênh cho phép các nhóm xác định bằng thực nghiệm thời gian làm mát an toàn tối thiểu. Nhiều chương trình sản xuất có thời gian làm mát lâu hơn mức cần thiết từ 10–20% chỉ vì chúng không bao giờ được tối ưu hóa lại sau lần thiết lập ban đầu.

Triển khai giám sát quy trình theo thời gian thực

Máy đúc khuôn hiện đại được trang bị cảm biến về áp suất khoang, vận tốc pít tông và nhiệt độ khuôn có thể tự động điều chỉnh các thông số quy trình theo từng lần bắn. Điều khiển thích ứng này giúp ngăn chặn thời gian làm mát quá mức mà người vận hành đặt thủ công để tránh các lần chụp bị lỗi không thường xuyên. Các điều kiện quy trình nhất quán cũng làm giảm tỷ lệ phế liệu, giúp cải thiện hiệu quả thông lượng ròng mà không làm thay đổi chu kỳ máy.

Thiết kế lại để có độ dày tường đồng đều

Phần lồi, gân hoặc miếng đệm dày lệch đáng kể so với độ dày thành danh nghĩa tạo ra các điểm nóng quy định thời gian làm mát tối thiểu cho toàn bộ bộ phận. Cắt bỏ các phần dày, thêm các chuyển tiếp bán kính và thay thế các miếng đệm cứng bằng các cấu trúc có gân có thể loại bỏ những tắc nghẽn này. Trong một tài liệu thiết kế lại giá đỡ ô tô, việc giảm thành tối đa từ 8 mm xuống 5 mm (trong khi vẫn duy trì độ bền thông qua hình dạng gân) đã cắt giảm thời gian làm mát từ 75 giây xuống 42 giây — mức giảm 44% giúp chuyển bộ phận sang loại máy nhỏ hơn, rẻ hơn đáng kể.

Các hoạt động sau đúc và yêu cầu về thời gian của chúng

Việc đúc khuôn chỉ là sự khởi đầu. Hầu hết các bộ phận đúc khuôn đều yêu cầu các thao tác bổ sung trước khi chúng sẵn sàng vận chuyển hoặc lắp ráp. Các bước sau quá trình đúc này sẽ tốn thêm thời gian — đôi khi nhiều hơn cả chu trình đúc — và phải được lên kế hoạch trong lịch trình sản xuất tổng thể:

• Cắt xén/Làm mờ: Loại bỏ đèn flash (vây kim loại mỏng ở đường phân khuôn) và hệ thống cổng/đường dẫn. Giảm tốc độ thủ công: 30–120 giây mỗi phần. Máy ép cắt tự động: 3–10 giây mỗi phần.
• Bắn nổ: Làm sạch bề mặt và cải thiện kết cấu. Chu kỳ theo mẻ: 5–15 phút cho một lần tải các bộ phận.
• Gia công CNC: Khoan, khai thác và phay chính xác các bề mặt đúc. Thời gian rất khác nhau: 30 giây đến 10 phút tùy thuộc vào tính năng và vật cố định.
• Xử lý nhiệt (T5/T6 đối với nhôm): Giải pháp xử lý và lão hóa nhân tạo có thể mất 6–24 giờ tổng cộng và yêu cầu lập lịch trình lò hàng loạt.
• Hoàn thiện bề mặt (anodizing, sơn tĩnh điện, sơn): 1–48 giờ tùy theo quy trình và lớp hoàn thiện.
• Kiểm tra và đo kích thước: Kiểm tra CMM trên các bài viết đầu tiên hoặc kế hoạch mẫu: 10–60 phút mỗi phần để có báo cáo toàn diện.

Khi bao gồm các hoạt động sau đúc, tổng thời gian sản xuất cho mỗi bộ phận tại xưởng gia công có thể được tính bằng giờ hoặc ngày thay vì tính bằng giây. Các tế bào sản xuất hiệu quả kết hợp quá trình chiết xuất bằng rô-bốt, máy ép trang trí nội tuyến và băng tải tích hợp để giảm thiểu thời gian giữa các hoạt động và giảm tồn kho trong quá trình làm việc.

Những quan niệm sai lầm phổ biến về thời gian đúc khuôn

Một số hiểu lầm dai dẳng về mốc thời gian đúc khuôn gây ra các vấn đề về tìm nguồn cung ứng, lập kế hoạch chương trình và ước tính chi phí:

"Đúc khuôn luôn nhanh"

Đúc khuôn nhanh chóng để sản xuất khối lượng lớn, lặp lại các bộ phận giống hệt nhau. Tốc độ này không nhanh đối với khối lượng thấp vì thời gian thực hiện công cụ chi phối dòng thời gian. Đối với đơn hàng nguyên mẫu 500 chiếc, thời gian thực hiện công cụ là 10 tuần khiến việc đúc khuôn chậm hơn so với gia công CNC hoặc thậm chí là đúc đầu tư về mặt thời gian cho đến sản phẩm đầu tiên. Đây là lý do tại sao nguyên mẫu đúc khuôn với các công cụ bằng nhôm tạm thời tồn tại dưới dạng một danh mục - nó chấp nhận tuổi thọ của công cụ bị giảm để có được các bộ phận nhanh hơn.

"Thời gian chu kỳ nhanh hơn luôn có nghĩa là chi phí thấp hơn"

Giảm thời gian chu kỳ xuống dưới mức tối thiểu ổn định quy trình sẽ làm tăng tỷ lệ phế liệu và tần suất bảo trì khuôn. Thời gian làm mát giảm 10 giây giúp tăng phế liệu từ 2% lên 8% giúp tiết kiệm thời gian sử dụng máy nhưng làm tăng chi phí kim loại và làm lại. Thời gian chu kỳ tối ưu sẽ giảm thiểu tổng chi phí cho mỗi bộ phận tốt — không chỉ thời gian chạy máy. Điều này đòi hỏi chi phí phế liệu và làm lại phải được tính cùng với tỷ lệ gánh nặng của máy.

"Thời gian giao hàng được trích dẫn của nhà cung cấp của tôi là tổng thời gian giao hàng"

Các nhà cung cấp thường báo giá thời gian sản xuất dụng cụ và đôi khi là thời gian sản xuất mẫu T1. Chúng hiếm khi bao gồm thời gian cho việc lặp lại đánh giá thiết kế, phê duyệt theo chiều hướng của khách hàng, chuẩn bị tài liệu PPAP hoặc hậu cần. Những người mua lấy thời gian gia công được nêu làm tổng thời gian sản xuất thường thấy mình bị chậm tiến độ 4–8 tuần. Một kế hoạch chương trình thực tế sẽ cộng thêm ít nhất 3–6 tuần vào con số được báo giá của nhà cung cấp để phê duyệt bộ phận và thiết lập chuỗi cung ứng.
