Đúc kim loại nhôm: Quy trình, hợp kim và thực tiễn tốt nhất

Đúc kim loại nhôm thực sự mang lại những gì

đúc nhôm là lựa chọn ưu tiên cho các thành phần kết cấu nhẹ trong ô tô, hàng không vũ trụ, điện tử tiêu dùng và thiết bị công nghiệp—và vì lý do chính đáng. Hợp kim nhôm có mật độ khoảng 2,7 g/cm³ , khoảng 1/3 so với thép, trong khi các hợp kim đúc hiệu suất cao như A380 và A356 đạt được độ bền kéo từ 160 MPa đến 330 MPa tùy thuộc vào quá trình xử lý nhiệt. Khi bạn kết hợp tỷ lệ cường độ trên trọng lượng đó với khả năng chống ăn mòn tuyệt vời, độ dẫn nhiệt cao (khoảng 96–160 W/m·K) và khả năng lấp đầy các hình dạng khuôn phức tạp, đúc kim loại nhôm sẽ trở thành con đường hiệu quả nhất về mặt chi phí từ kim loại thô đến thành phần hoàn thiện trong hầu hết các kịch bản sản xuất khối lượng từ trung bình đến cao.

Kết luận trực tiếp dành cho bất kỳ ai đang đánh giá các lựa chọn sản xuất: nếu bộ phận của bạn nặng hơn mức cần thiết, hoạt động trong môi trường ăn mòn hoặc đòi hỏi nhiệt và phải được sản xuất với khối lượng trên khoảng 500 chiếc mỗi năm, thì đúc nhôm gần như chắc chắn vượt trội hơn so với chế tạo thép, ép phun nhựa và đúc khuôn kẽm trên cơ sở tổng chi phí cho mỗi bộ phận. Phần còn lại của bài viết này giải thích chính xác lý do, với dữ liệu cụ thể về quy trình, hợp kim, dung sai và kiểm soát khuyết tật.

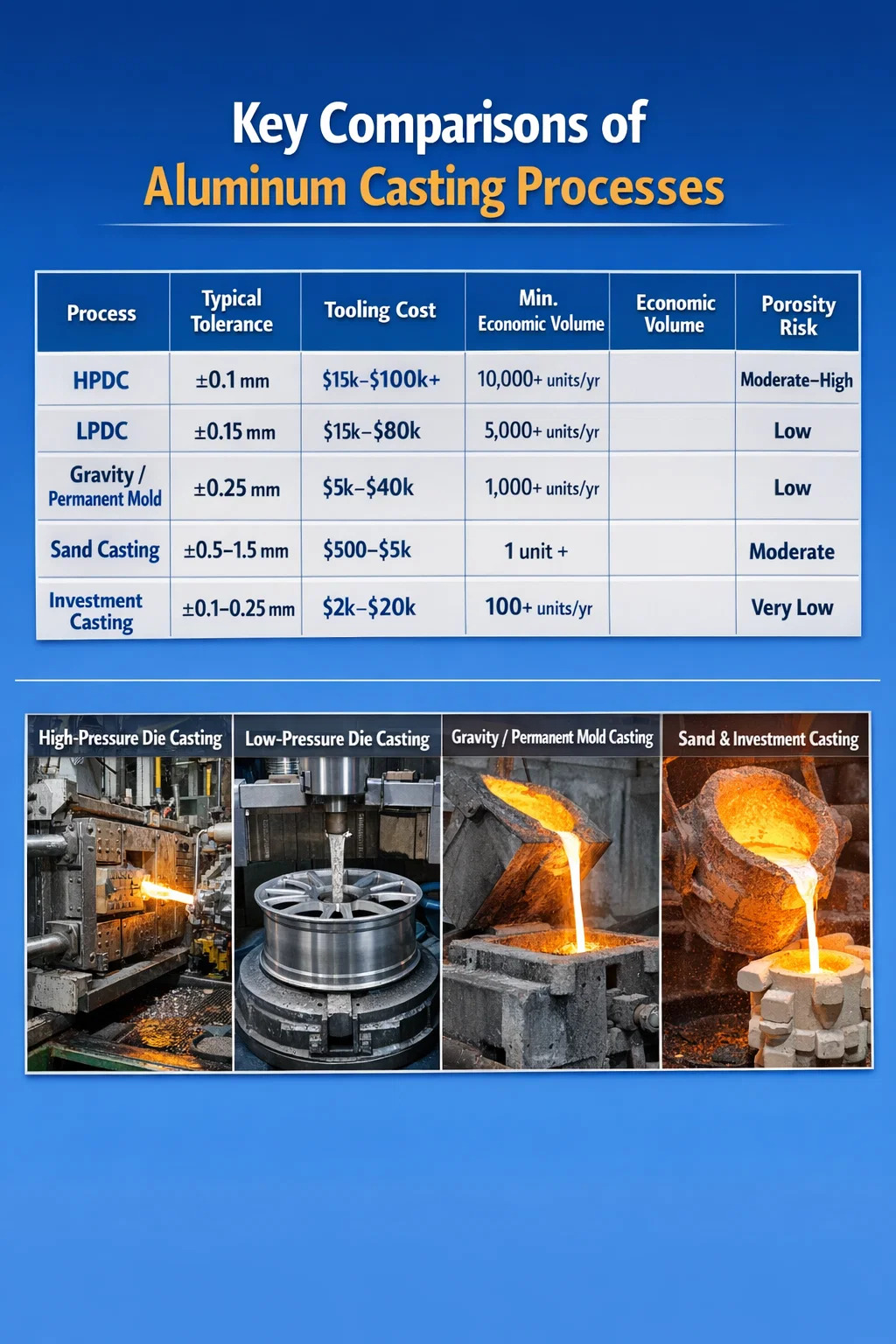

Quy trình đúc nhôm lõi và khi nào nên sử dụng từng quy trình

Không phải tất cả các phương pháp đúc nhôm đều có thể thay thế cho nhau. Mỗi quy trình có một hồ sơ chi phí riêng biệt, thời gian thực hiện dụng cụ, khả năng kích thước và phạm vi hoàn thiện bề mặt. Việc chọn sai quy trình có thể làm tăng thêm 30–60% chi phí cho mỗi bộ phận hoặc đẩy dung sai kích thước ra ngoài giới hạn chấp nhận được.

Đúc khuôn áp suất cao (HPDC)

HPDC ép nhôm nóng chảy vào khuôn thép cứng ở áp suất từ 10 MPa đến 175 MPa. Thời gian chu kỳ diễn ra nhanh tới 30–90 giây cho mỗi lần chụp, khiến đây trở thành quy trình ưu tiên cho khối lượng trên 10.000 bộ phận. Dung sai kích thước ±0,1 mm đối với các chi tiết nhỏ có thể đạt được thường xuyên. Có thể có độ dày thành thấp tới 1,0–1,5 mm. Hạn chế chính là độ xốp: khí bị giữ lại trong quá trình nạp đầy nhanh tạo ra các khoảng trống cực nhỏ làm ảnh hưởng đến độ kín áp suất và giảm tuổi thọ mỏi. HPDC được hỗ trợ chân không giải quyết vấn đề này một cách đáng kể, đưa mức độ xốp xuống dưới 0,5% theo thể tích trong các hoạt động được kiểm soát tốt. Chi phí gia công dao động từ 15.000 USD cho khuôn một khoang đơn giản đến hơn 100.000 USD cho gia công nhiều khoang phức tạp, có nghĩa là HPDC chỉ có ý nghĩa kinh tế ở khối lượng lớn hơn.

Đúc khuôn áp suất thấp (LPDC)

LPDC đẩy kim loại nóng chảy lên trên vào khuôn bằng áp suất không khí 0,02–0,1 MPa, dẫn đến điền đầy chậm hơn, được kiểm soát tốt hơn. Quá trình hóa rắn có kiểm soát tạo ra vật đúc dày đặc hơn, độ xốp thấp hơn so với HPDC. Các nhà sản xuất bánh xe ô tô phụ thuộc nhiều vào LPDC vì lý do này—bánh xe nhôm do LPDC sản xuất có thể cải thiện tuổi thọ mỏi từ 15–25% so với bánh xe HPDC tương đương. Thời gian chu kỳ dài hơn, thường là 3–8 phút và chi phí dụng cụ tương đương với HPDC, do đó LPDC phù hợp với việc sản xuất các bộ phận quan trọng về mặt kết cấu với khối lượng trung bình hơn là các thành phần hàng hóa có khối lượng lớn.

Đúc trọng lực (khuôn vĩnh viễn)

Đúc trọng lực sử dụng khuôn thép có thể tái sử dụng mà không cần áp lực. Kim loại chảy vào chỉ bằng trọng lực, tạo ra vật đúc có bề mặt hoàn thiện tốt (thường là Ra 3,2–6,3 µm), độ xốp thấp và các tính chất cơ học rất phù hợp với xử lý nhiệt. Các bộ phận A356-T6 được sản xuất bằng phương pháp đúc trọng lực thường đạt cường độ chảy 200–220 MPa với độ giãn dài 6–10%, khiến chúng thích hợp cho các ứng dụng quan trọng về an toàn như giá đỡ động cơ, bộ phận treo và ống góp thủy lực. Chi phí chế tạo dụng cụ ở mức vừa phải, thường là $5.000–$40.000 và ngưỡng khối lượng kinh tế bắt đầu khoảng 1.000 bộ phận mỗi năm.

Đúc cát

Đúc cát vẫn là quá trình đúc kim loại nhôm linh hoạt nhất. Chi phí gia công khuôn mẫu chỉ từ $500–$5.000, thời gian thực hiện từ khi đặt hàng đến lần đúc đầu tiên thường dưới hai tuần và hầu như không có giới hạn về kích thước—các bộ phận bằng nhôm đúc cát có phạm vi từ giá đỡ 50 gram đến vỏ máy bơm nhiều tấn. Dung sai kích thước rộng hơn (điển hình là ± 0,5–1,5 mm), bề mặt hoàn thiện cứng hơn (Ra 12,5–25 µm) và thời gian chu kỳ dài hơn nhiều so với đúc khuôn, nhưng đối với nguyên mẫu, các bộ phận có khối lượng thấp và vật đúc kết cấu lớn, đúc cát thường là lựa chọn thực tế duy nhất. Mỗi biến thể Cát xanh, cát liên kết nhựa và bọt bị mất đều có sự đánh đổi khác nhau về độ chính xác và chi phí.

Đúc đầu tư

Đúc đầu tư (đúc sáp bị mất) nhôm đạt được bề mặt hoàn thiện tốt nhất và dung sai chặt chẽ nhất so với bất kỳ quy trình đúc nào—Ra 1,6–3,2 µm và dung sai ± 0,1–0,25 mm là tiêu chuẩn. Có thể đạt được hình học bên trong phức tạp, các đường cắt và thành mỏng tới 1,5 mm mà không cần lõi. Quá trình này đắt hơn mỗi bộ phận so với HPDC ở khối lượng lớn, nhưng đối với các phụ kiện hàng không vũ trụ, cánh quạt và vỏ thiết bị y tế mà chi phí gia công sẽ rất cao, việc đúc mẫu đầu tư giúp giảm đáng kể tổng chi phí sản xuất.

Chọn hợp kim nhôm phù hợp để đúc

Lựa chọn hợp kim được cho là quyết định quan trọng nhất trong thiết kế đúc nhôm. Hợp kim sai có thể tạo ra độ giòn, tính lưu động kém trong quá trình đổ, độ xốp co ngót quá mức hoặc khả năng chống ăn mòn không đủ — không điều nào trong số đó có thể được khắc phục chỉ bằng cách tối ưu hóa quy trình. Họ hợp kim đúc nhôm bị chi phối bởi silicon (Si) là nguyên tố hợp kim chính vì silicon cải thiện đáng kể tính lưu động và giảm độ co ngót khi đông đặc.

A380: Công cụ HPDC

A380 (Al-Si8.5-Cu3.5) là hợp kim đúc khuôn được sử dụng rộng rãi nhất trên thế giới, chiếm khoảng 50–60% tổng sản lượng nhôm HPDC ở Bắc Mỹ. Hàm lượng silicon cao (7,5–9,5%) của nó mang lại tính lưu động đặc biệt, cho phép tạo ra những bức tường mỏng và hình dạng phức tạp. Việc bổ sung đồng (3–4%) làm tăng độ bền kéo khi đúc lên xấp xỉ 324 MPa và độ cứng khoảng 80 HB. Sự đánh đổi là độ dẻo giảm (độ giãn dài dưới 3%) và khả năng hàn bị hạn chế. A380 không phù hợp cho các ứng dụng yêu cầu xử lý nhiệt T5 hoặc T6 vì hàm lượng đồng khiến nó dễ bị nứt do ứng suất trong quá trình tôi.

A356 và A357: Hợp kim kết cấu có thể xử lý nhiệt

A356 (Al-Si7-Mg0.3) và A357 có hàm lượng magie cao hơn (Al-Si7-Mg0.6) là các hợp kim chính cho các ứng dụng trọng lực và LPDC trong đó hiệu suất kết cấu đóng vai trò quan trọng. Ở nhiệt độ T6 (xử lý nhiệt dung dịch ở 540°C trong 8–12 giờ, làm nguội, ủ ở 155°C trong 3–5 giờ), A356-T6 mang lại cường độ năng suất 207 MPa , độ bền kéo cuối cùng là 262 MPa và độ giãn dài 6–10%. A357-T6 đẩy cường độ năng suất lên khoảng 290 MPa. Cả hai hợp kim đều phản ứng tốt với hàn và hàn đồng, khiến chúng thích hợp cho việc lắp ráp. Xưởng đúc phải kiểm soát hàm lượng magie một cách chính xác—sự thất thoát 0,05% Mg trong quá trình nấu chảy làm giảm đáng kể các tính chất cơ học.

Hợp kim 319: Tùy chọn trung gian linh hoạt

319 (Al-Si6-Cu3.5) được sử dụng rộng rãi cho khối động cơ, đầu xi-lanh và ống nạp nơi cần độ bền vừa phải kết hợp với khả năng gia công tốt. Nó chấp nhận điều trị T5 và T6. Độ bền kéo khi đúc là khoảng 185 MPa; Việc xử lý T6 nâng nó lên khoảng 250 MPa. Hàm lượng đồng của hợp kim mang lại độ ổn định ở nhiệt độ cao tốt hơn một chút so với A356, điều này phù hợp với các bộ phận động cơ xoay vòng giữa nhiệt độ môi trường xung quanh và nhiệt độ vận hành 200–250°C.

535 và 512: Ứng dụng hàng hải và ăn mòn quan trọng

Khi khả năng chống ăn mòn là yếu tố quyết định thiết kế chính—phần cứng hàng hải, thiết bị chế biến thực phẩm, các bộ phận xử lý hóa chất—các hợp kim chứa nhiều magie như 535 (Al-Mg6.2) và 512 (Al-Mg4-Si1.8) hoạt động tốt hơn các hợp kim chứa nhiều silicon. Chúng cho thấy khả năng chống nước biển và phun muối tuyệt vời mà không cần xử lý bề mặt và có độ dẻo tốt (độ giãn dài 8–13%). Hậu quả là tính lưu động kém so với hợp kim silicon, làm hạn chế độ mỏng của thành và độ phức tạp hình học. Các xưởng đúc 535 phải sử dụng lò nung cẩn thận để ngăn chặn quá trình oxy hóa magiê.

Hiểu và kiểm soát các khuyết tật đúc

Các khuyết tật trong vật đúc bằng nhôm là nguyên nhân chính dẫn đến các bộ phận bị loại bỏ, trả lại bảo hành và hỏng hóc tại hiện trường. Hiểu nguyên nhân cốt lõi của từng loại lỗi sẽ hữu ích hơn nhiều so với danh sách kiểm tra chất lượng chung chung, vì mỗi lỗi có cách khắc phục khác nhau và thường có nhiều nguyên nhân chính đáng cần được tách biệt một cách có hệ thống.

Độ xốp: Khí và co ngót

Độ xốp là khiếm khuyết phổ biến nhất trong quá trình đúc kim loại nhôm và có hai loại riêng biệt đòi hỏi các biện pháp can thiệp khác nhau. Độ xốp của khí bắt nguồn từ hydro hòa tan trong nhôm nóng chảy. Nhôm lỏng có thể hòa tan tới 0,69 mL/100g hydro tại điểm nóng chảy của nó; nhôm đặc chỉ giữ được khoảng 0,036 mL/100g. Trong quá trình hóa rắn, hydro hòa tan này kết tủa dưới dạng lỗ chân lông hình cầu. Cách khắc phục là khử khí—khử khí bằng nitơ hoặc argon trong 8–15 phút giúp giảm hàm lượng hydro xuống dưới 0,10 mL/100g, đây là tiêu chuẩn công nghiệp cho các bộ phận kết cấu. Thử nghiệm giảm áp suất (RPT) hoặc đo mật độ bằng phương pháp Archimedes xác nhận chất lượng nóng chảy trước khi đổ.

Độ xốp co ngót hình thành khi kim loại đông đặc co lại (nhôm co lại khoảng 3,5–8,5% thể tích trong quá trình hóa rắn) và kim loại lỏng không thể chảy vào để bù lại. Nó xuất hiện dưới dạng các khoảng trống không đều, phân nhánh ở các phần dày hoặc tại các điểm nóng. Giải pháp là thiết kế lại cổng và ống nâng: thể tích ống đứng phù hợp, vị trí đặt ống đứng chính xác phía trên phần nặng nhất và làm lạnh các khu vực dày bị cô lập để thúc đẩy quá trình đông đặc theo hướng về phía ống đứng. Phần mềm mô phỏng như MAGMASOFT hoặc ProCAST có thể dự đoán độ xốp co ngót trước khi cắt dụng cụ, tiết kiệm đáng kể chi phí làm lại dụng cụ.

Đóng cửa lạnh và chạy sai

Đóng nguội xảy ra khi hai dòng kim loại nóng chảy gặp nhau nhưng không kết hợp hoàn toàn, để lại một đường nối có thể nhìn thấy hoặc mặt phẳng yếu. Lỗi chạy sai xảy ra khi kim loại đông đặc lại trước khi điền đầy khuôn. Cả hai khuyết tật đều phát sinh từ nhiệt độ kim loại không đủ, nhiệt độ khuôn không đủ hoặc tốc độ đổ đầy quá chậm. Đối với HPDC, tốc độ phun trong giai đoạn thứ hai (đổ khuôn) thường phải đạt 30–60 m/s để ngăn chặn việc đóng nguội ở các phần mỏng. Nhiệt độ khuôn đúc nhôm được duy trì ở mức 150–250°C; để nó giảm xuống dưới 150°C chắc chắn sẽ tạo ra các khuyết tật đóng nguội ở các bức tường mỏng hơn 2 mm.

Bao gồm oxit

Nhôm tạo thành một lớp oxit rắn gần như ngay lập tức khi tiếp xúc với không khí. Quá trình đổ hỗn loạn sẽ gấp màng oxit này vào vật đúc dưới dạng các thể vùi kép - các tấm oxit hai lớp mỏng làm giảm đáng kể tuổi thọ mỏi và độ giãn dài. Lý thuyết màng kép của John Campbell đã thay đổi thực tiễn sản xuất đúc: điều quan trọng là lấp đầy khuôn mà không có bất kỳ sự nhiễu loạn nào làm gập bề mặt. Hệ thống cổng rót đáy, giảm chiều cao đường rót, bộ lọc bọt gốm và tốc độ rót được kiểm soát chậm đều làm giảm hàm lượng màng kép. Sự cải thiện tuổi thọ mỏi từ 2–5 × đã được ghi nhận ở những phần mà hàm lượng màng kép bị giảm chỉ thông qua thiết kế lại cổng.

Rách nóng

Rách nóng (nứt nóng) xảy ra ở trạng thái bán rắn khi vật đúc bị hạn chế co lại và ứng suất kéo vượt quá độ bền của kim loại đã đông đặc một phần. Nó thường xuất hiện ở những thay đổi mặt cắt đột ngột, các góc bên trong sắc nét và những khu vực mà khuôn ngăn cản sự co lại tự do. Sửa lỗi thiết kế bao gồm tăng bán kính phi lê lên tối thiểu 3 mm, tránh tỷ lệ độ dày mặt cắt lớn hơn 3:1 tại các điểm nối và thiết kế khuôn có khả năng thu gọn thích hợp hoặc các phần khuôn kim loại di chuyển theo vật đúc trong quá trình phóng.

Nguyên tắc thiết kế khuôn mẫu quyết định chất lượng bộ phận

Khuôn hoặc khuôn là nơi chất lượng đúc nhôm được xác định chủ yếu—không phải tại xưởng trong quá trình sản xuất mà trong giai đoạn thiết kế và mô phỏng trước khi cắt bất kỳ kim loại nào. Các kỹ sư đúc có kinh nghiệm tuân theo một bộ nguyên tắc đã được thiết lập để ngăn chặn phần lớn các loại khuyết tật trước lần đổ thử đầu tiên.

• Vị trí đường phân khuôn: Đường phân khuôn phải ở mặt cắt ngang rộng nhất của bộ phận để giảm thiểu độ phức tạp của khuôn và cho phép các góc nghiêng đồng đều. Di chuyển nó ra khỏi bề mặt mỹ phẩm sẽ tránh được đèn flash ở những vùng nhìn thấy được.
• Góc dự thảo: Bề mặt bên ngoài yêu cầu độ nghiêng tối thiểu là 1–2°; bề mặt bên trong (lõi) yêu cầu 2–3° hoặc hơn. Loại bỏ lực kéo không đủ là một trong những nguyên nhân phổ biến nhất gây hư hỏng khuôn và biến dạng vật đúc trong quá trình phóng.
• Thiết kế hệ thống cổng: Cổng nên được đặt ở mặt cắt ngang dày nhất và được định vị để lấp đầy khuôn dần dần từ dưới lên trên. Nhiều cổng mỏng thường được ưu tiên hơn một cổng lớn vì chúng làm giảm sự tập trung nhiệt cục bộ và cải thiện tính đồng nhất của khối lấp đầy.
• Giếng tràn và thông hơi: Trong HPDC, các giếng tràn ở cuối đường dẫn sẽ thu thập kim loại lạnh, oxit và không khí bị giữ lại mà nếu không sẽ trở thành tạp chất. Các lỗ thông hơi có độ sâu 0,05–0,15 mm ở đường phân chia cho phép không khí thoát ra ngoài mà không nhấp nháy.
• Bố trí kênh làm mát: Làm mát khuôn đồng đều ngăn ngừa các điểm nóng cục bộ gây ra hiện tượng co ngót và hàn khuôn. Các kênh làm mát phù hợp—hiện có thể gia công bằng EDM và các hạt khuôn được sản xuất bằng phụ gia—có thể giảm thời gian chu kỳ từ 15–30% so với các kênh khoan thông thường.
• Vị trí chốt đẩy: Các chân đẩy phải được phân bổ để tác dụng lực đồng đều lên bộ phận. Các chốt tập trung ở một đầu tạo ra sự biến dạng, đặc biệt là ở các vật đúc có thành mỏng. Dấu ghim phải được đặt ở những khu vực không mang tính thẩm mỹ, không có chức năng.

Xử lý nhiệt vật đúc nhôm: Khi nào và như thế nào

Xử lý nhiệt có thể làm tăng đáng kể các tính chất cơ học của vật đúc bằng nhôm nhưng chỉ khi hợp kim có thể xử lý nhiệt và vật đúc có độ xốp đủ thấp để quá trình làm nguội sẽ không gây ra sự hình thành vết phồng rộp. Vật đúc HPDC với mức độ xốp khí tiêu chuẩn không thể được xử lý theo cách thông thường T6 vì khí bị giữ lại nở ra trong quá trình xử lý nhiệt dung dịch ngâm ở 500–540°C, tạo thành các vết phồng rộp trên bề mặt. Đây là một lý do khiến HPDC thường được sử dụng trong điều kiện đúc sẵn hoặc T5 (chỉ lão hóa nhân tạo, không xử lý bằng dung dịch).

Xử lý T6 cho đúc trọng lực và cát

Đối với vật đúc trọng lực A356 và A357, chu trình T6 bắt đầu bằng xử lý nhiệt dung dịch ở 535–545°C trong 8–12 giờ, trong đó các hạt silicon hình cầu và Mg₂Si hòa tan vào ma trận. Sau đó, vật đúc được làm nguội trong nước nóng (60–80°C) thay vì nước lạnh để giảm ứng suất dư trong khi vẫn đạt được độ siêu bão hòa. Quá trình lão hóa nhân tạo diễn ra ở 150–160°C trong 3–5 giờ. Mỗi bước đều quan trọng: ngâm dưới mức trong quá trình xử lý dung dịch khiến Mg₂Si không bị hòa tan và làm giảm độ bền có thể đạt được từ 10–15%; lão hóa quá mức làm giảm độ bền và độ cứng khi kết tủa trở nên thô hơn.

Xử lý T5 cho vật đúc

Xử lý T5—lão hóa nhân tạo mà không cần xử lý trước bằng dung dịch—có thể áp dụng cho vật đúc HPDC được chế tạo bằng hợp kim giữ lại một số độ bão hòa quá mức do làm nguội khuôn nhanh. Đối với A380 và các hợp kim tương tự, quá trình lão hóa T5 ở 155–165°C trong 4–6 giờ sẽ tăng độ cứng lên 10–20% và cải thiện độ ổn định kích thước. Nó không tạo ra những cải tiến về đặc tính của T6 nhưng tránh được các vấn đề về phồng rộp liên quan đến độ xốp. Đối với các ứng dụng yêu cầu đặc tính T6 đầy đủ ở dạng đúc khuôn, đúc khuôn chân không hoặc đúc ép (tạo ra vật đúc có độ xốp thấp tương thích với xử lý dung dịch) là các con đường thay thế.

Ổn định kích thước và giảm căng thẳng

Các vật đúc dành cho gia công chính xác không được xử lý nhiệt theo cách khác phải được ủ giảm ứng suất ở 230–260°C trong 2–4 giờ. Ứng suất dư từ quá trình đông đặc và đẩy ra có thể gây ra sự dịch chuyển kích thước 0,1–0,5 mm trong hoặc sau khi gia công các chi tiết có thành mỏng. Điều này đặc biệt có liên quan đến việc đúc vỏ và thân van với các vị trí lỗ khoan có dung sai chặt chẽ.

Gia công nhôm đúc: Tốc độ, bước tiến và lựa chọn công cụ

Nhôm là một trong những vật liệu đúc dễ gia công nhất, nhưng sự hiện diện của silicon và các hạt cứng khác trong hợp kim đúc có nghĩa là việc lựa chọn công cụ và các thông số cắt khác với các thông số được sử dụng cho nhôm rèn. Thực hiện đúng điều này sẽ giảm tuổi thọ dụng cụ xuống hệ số 3–10× so với các lựa chọn dưới mức tối ưu.

Hợp kim có hàm lượng silic cao (A380, A390 với 16–18% Si) có độ mài mòn cao hơn đáng kể so với hợp kim có hàm lượng silic thấp. Dụng cụ kim cương đa tinh thể (PCD) là lựa chọn tiêu chuẩn để gia công khối lượng lớn các hợp kim này, với tuổi thọ dụng cụ là 50.000–200.000 bộ phận trên mỗi cạnh so với 2.000–10.000 bộ phận trên mỗi cạnh của cacbua trong các ứng dụng tương đương. Đối với các hợp kim có khối lượng thấp hơn hoặc ít mài mòn hơn (A356, 319), cacbua không tráng phủ hoặc phủ TiN sẽ tiết kiệm chi phí.

• Tốc độ cắt: 300–1.500 m/phút đối với cacbua; 1.000–4.000 m/phút đối với PCD trên hợp kim giảm hiệu lực.
• Tỷ lệ thức ăn: 0,1–0,4 mm/răng để phay; 0,1–0,5 mm/vòng khi quay.
• Hình học công cụ: Góc trước cao (12–20°) làm giảm lực cắt và ngăn ngừa hiện tượng tạo mép. Sáo đánh bóng làm giảm độ bám dính của nhôm.
• Chất làm mát: Chất làm mát ngập nước hoặc bôi trơn số lượng tối thiểu (MQL) ngăn ngừa lỗi giãn nở nhiệt trong các lỗ khoan chính xác; Có thể gia công khô để gia công thô nhưng không hoàn thiện các dung sai chặt chẽ.

Khoan và taro nhôm đúc đòi hỏi phải chú ý đến chu trình mổ để loại bỏ phoi trong các lỗ sâu—xu hướng của nhôm bị mòn trong các ren ren trong điều kiện khô là nguyên nhân phổ biến khiến dụng cụ bị gãy và các bộ phận bị loại bỏ. Taro tạo ren (thay vì taro cắt) tạo ra ren chắc chắn hơn mà không có phoi và là tiêu chuẩn công nghiệp cho các lỗ taro mù trong đúc nhôm.

Tùy chọn hoàn thiện bề mặt cho các bộ phận đúc bằng nhôm

Bề mặt nhôm đúc thường phù hợp cho các bộ phận bên trong không mang tính thẩm mỹ, nhưng nhiều ứng dụng đòi hỏi phải cải thiện khả năng chống ăn mòn, độ cứng hoặc hình thức bên ngoài. Phạm vi lựa chọn hoàn thiện bề mặt cho vật đúc bằng nhôm rộng hơn so với hầu hết các kim loại đúc khác.

Anodizing

Anodizing loại II (tiêu chuẩn) tạo ra lớp oxit nhôm 5–25 µm giúp cải thiện khả năng chống ăn mòn và có thể được nhuộm trong dải màu rộng. Loại III (anodizing cứng) tạo ra các lớp có kích thước 25–75 µm với độ cứng bề mặt lên tới 400–600 HV, thích hợp cho các bề mặt mài mòn. Hạn chế đối với nhôm đúc là hàm lượng silicon cao trong hợp kim HPDC (A380 ở mức ~9% Si) tạo ra bề mặt anod hóa tối hơn, kém đồng đều hơn so với hợp kim có hàm lượng silicon thấp. Hợp kim rèn A356 và 6061 được anod hóa để có lớp hoàn thiện sáng hơn, đồng đều hơn. Nếu chất lượng anodizing mỹ phẩm là một yêu cầu, việc lựa chọn hợp kim phải tính đến điều này ngay từ đầu quá trình thiết kế.

Lớp phủ chuyển hóa Chromate (Alodine / Iridite)

Lớp phủ chuyển đổi Chromate (MIL-DTL-5541 Loại 1A hoặc Loại 3) được sử dụng rộng rãi trong ngành hàng không vũ trụ và quốc phòng để chống ăn mòn và bám dính sơn. Nó hầu như không tích tụ kích thước (0,25–1 µm) và duy trì tính dẫn điện, giúp nó phù hợp với các ứng dụng che chắn EMI/RFI. Công thức cromat hóa trị ba (Cr³⁺) hiện là tiêu chuẩn ở hầu hết các cơ sở do các quy định về môi trường của cromat hóa trị sáu (Cr⁶⁺).

Sơn tĩnh điện và sơn lỏng

Vật đúc bằng nhôm sơn tĩnh điện tạo ra lớp hoàn thiện bền, chống va đập dày 60–120 µm. Tiền xử lý (sắt photphat, zirconat hoặc kẽm photphat) quyết định độ bám dính và khả năng chống ăn mòn của lớp phủ—các phương pháp xử lý trước bằng zirconat không chứa crom đã trở thành tiêu chuẩn cho các thành phần nhôm ngoại thất ô tô. Hệ thống sơn phủ sơn lót dạng lỏng được sử dụng khi cần kiểm soát độ dày màng sơn chặt chẽ hơn hoặc khi việc che phủ hình học phức tạp khiến việc sơn tĩnh điện trở nên không thực tế.

Bắn nổ và nhào lộn

Phun bi bằng thép hoặc gốm có đường kính 0,2–0,8 mm được sử dụng thường xuyên để làm sạch các bề mặt đúc sẵn của da oxit, cải thiện hình thức bên ngoài và tạo ra ứng suất dư nén có lợi ở mức 50–150 MPa trên bề mặt. Việc mài bắn có kiểm soát của vật đúc hàng không vũ trụ A357 đã được chứng minh là giúp kéo dài tuổi thọ mỏi thêm 30–60% trong các ứng dụng chu kỳ cao nhờ cơ chế ứng suất nén này. Nhào lộn (hoàn thiện rung) trong vật liệu gốm làm giảm các cạnh và cải thiện độ hoàn thiện bề mặt một cách đồng đều trên hình học phức tạp mà không cần xử lý thủ công.

Phương pháp kiểm tra chất lượng đúc nhôm

Kiểm tra chất lượng hiệu quả đối với vật đúc nhôm đòi hỏi nhiều phương pháp bổ sung vì không có kỹ thuật đơn lẻ nào phát hiện được tất cả các loại khuyết tật. Kiểm tra trực quan, đo kích thước và kiểm tra không phá hủy (NDT) đều cần thiết trong một hệ thống chất lượng hoàn chỉnh cho các bộ phận quan trọng.

• Chụp X-quang và CT: Tia X công nghiệp (chụp X quang 2D) là phương pháp tiêu chuẩn để phát hiện độ xốp bên trong, tạp chất và độ co ngót trong vật đúc nhôm. Chức năng quét chụp cắt lớp vi tính 3D (CT) cung cấp bản đồ khuyết tật thể tích với độ phân giải voxel xuống tới 5–50 µm, cho phép phân tích định lượng độ xốp theo các tiêu chí chấp nhận như ASTM E2868 hoặc ASTM E505. Quét CT ngày càng được sử dụng nhiều trong quá trình phát triển và kiểm tra sản phẩm đầu tiên ngay cả khi kiểm tra sản xuất sử dụng tia X 2D.
• Kiểm tra thẩm thấu thuốc nhuộm (DPI): PPI bộc lộ những khiếm khuyết nổi bật trên bề mặt - vết nứt, đóng nguội, độ xốp bề mặt. Nó không tốn kém và có thể áp dụng cho tất cả các hợp kim nhôm. Hệ thống thẩm thấu loại I (huỳnh quang) sử dụng tia UV phát hiện các khuyết tật nhỏ hơn hệ thống thuốc nhuộm nhìn thấy được và là tiêu chuẩn cho vật đúc hàng không vũ trụ theo tiêu chuẩn ASTM E1417.
• Máy đo tọa độ (CMM): CMM với đầu dò cảm ứng hoặc máy quét quang học xác minh sự tuân thủ kích thước đối với chú thích GD&T. Việc kiểm tra sản phẩm đầu tiên của vật đúc mới thường yêu cầu đo 100% kích thước tới hạn trên 3–5 mẫu; kiểm tra sản xuất sử dụng lấy mẫu thống kê theo ANSI/ASQ Z1.4 hoặc Z1.9.
• Kiểm tra độ cứng: Độ cứng Brinell (HBW 5/250) là tiêu chuẩn cho vật đúc bằng nhôm. Nó cung cấp xác minh nhanh chóng, gián tiếp rằng quá trình xử lý nhiệt đã được thực hiện chính xác—A356-T6 phải hiển thị 75–90 HB; A380 đúc sẵn hiển thị 75–85 HB. Kiểm tra độ cứng không thay thế kiểm tra độ bền kéo để tuân thủ thông số kỹ thuật nhưng rất hữu ích cho việc sàng lọc sản xuất 100%.
• Kiểm tra độ bền kéo và độ mỏi: Thử nghiệm cơ học mang tính phá hủy được thực hiện trên các thanh thử nghiệm đúc riêng biệt hoặc trên các vật đúc sản xuất cắt rời ở tần số được quy định theo tiêu chuẩn của khách hàng hoặc kế hoạch chất lượng nội bộ. ASTM B108 chi phối các quy trình đúc thanh thử nghiệm cho vật đúc trọng lực và khuôn vĩnh viễn.

Trình điều khiển chi phí trong các dự án đúc kim loại nhôm

Hiểu được chi phí tích lũy ở đâu trong dự án đúc nhôm cho phép người mua và kỹ sư đưa ra quyết định thiết kế và tìm nguồn cung ứng nhằm giảm tổng chi phí thay vì chỉ tối ưu hóa từng chi tiết đơn hàng riêng lẻ. Năm yếu tố chi phí lớn nhất trong hầu hết các chương trình đúc nhôm là khấu hao dụng cụ, nguyên liệu thô, năng lượng, tỷ lệ phế liệu và các hoạt động thứ cấp.

Khấu hao dụng cụ

Ở khối lượng thấp, chi phí dụng cụ chiếm ưu thế trên chi phí mỗi bộ phận. Một khuôn HPDC trị giá 50.000 USD được khấu hao trên 10.000 bộ phận sẽ cộng thêm 5,00 USD mỗi bộ phận vào chi phí dụng cụ. Với 100.000 bộ phận, nó đóng góp 0,50 USD mỗi bộ phận. Đây là lý do tại sao việc lựa chọn quy trình ở khối lượng thấp nên ưu tiên đúc cát hoặc gia công dụng cụ trọng lực chi phí thấp ngay cả khi chi phí mỗi chu kỳ cao hơn—số học khấu hao dụng cụ thường thắng ở khối lượng dưới 2.000–5.000 bộ phận mỗi năm.

Chi phí hợp kim và năng suất kim loại

Chi phí phôi nhôm sơ cấp dao động theo giá LME, dao động từ 1.500 USD đến 3.800 USD/tấn trong thập kỷ qua. Nhôm thứ cấp (tái chế) có giá thấp hơn 20–40% so với nhôm chính và được sử dụng trong phần lớn các hoạt động đúc khuôn. Hiệu suất kim loại—tỷ lệ trọng lượng đúc thành phẩm trên tổng lượng kim loại được đổ—thay đổi từ 50–60% đối với đúc cát (với các ống nâng lớn) đến 80–92% đối với HPDC (với cổng hiệu quả). Năng suất được cải thiện 10% khi vận hành 500 tấn mỗi năm với chi phí nhôm là 2.000 USD/tấn, giúp giảm chi phí vật liệu xuống 100.000 USD mỗi năm.

Tỷ lệ phế liệu và tác động hạ nguồn của nó

Tỷ lệ phế liệu trong hoạt động đúc nhôm dao động từ dưới 2% tại các cơ sở HPDC khối lượng lớn đang vận hành tốt đến 10–20% khi triển khai chương trình mới hoặc tại các xưởng đúc có khả năng kiểm soát quy trình kém. Cứ tăng 1% tỷ lệ phế liệu sẽ làm tăng thêm khoảng 1% chi phí cho mỗi bộ phận trước khi xem xét chi phí của bất kỳ hoạt động phụ nào đã được thực hiện trên các bộ phận bị loại bỏ. Đối với các bộ phận được gia công đáng kể trước khi phát hiện ra lỗi, chi phí cho mỗi đơn vị bị loại bỏ có thể chỉ bằng 3–5 × chi phí đúc. Đây là lý do tại sao việc đầu tư vào giám sát quy trình theo thời gian thực—cảm biến áp suất khoang, hình ảnh nhiệt của nhiệt độ khuôn, phân tích biên dạng khuôn—có ROI dương ngay cả ở khối lượng sản xuất vừa phải.

Hoạt động phụ

Gia công, xử lý nhiệt, hoàn thiện bề mặt, lắp ráp và kiểm tra rò rỉ là các hoạt động phụ thường vượt quá chi phí đúc trong phương trình tổng chi phí bộ phận. Một vật đúc có chi phí sản xuất là $4,00 có thể có giá $18,00 sau khi gia công, $3,00 sau khi xử lý nhiệt và $2,00 sau khi hoàn thiện bề mặt—tổng cộng là $27,00 trước bất kỳ khoản lãi nào. Đánh giá về Thiết kế để sản xuất (DFM) tập trung vào việc giảm các hoạt động thứ cấp—loại bỏ các tính năng gia công không cần thiết, sử dụng các bề mặt đúc ở nơi có dung sai cho phép, thiết kế các tính năng tự định vị để cố định—thường xuyên giảm tổng chi phí sản xuất từ ​​15–30% mà không ảnh hưởng đến chức năng của bộ phận.

Những phát triển mới nổi trong công nghệ đúc nhôm

Ngành công nghiệp đúc nhôm đã chứng kiến nhiều tiến bộ kỹ thuật hơn trong mười năm qua so với ba thập kỷ trước đó, chủ yếu được thúc đẩy bởi các yêu cầu về điện khí hóa và trọng lượng nhẹ của ô tô. Một số phát triển cụ thể đang định hình lại những gì nhôm đúc có thể sản xuất và với chi phí bao nhiêu.

Đúc khuôn Gigacasting và kết cấu

Việc Tesla áp dụng các máy HPDC khổ lớn (lực kẹp 6.000–9.000 tấn) để sản xuất toàn bộ cấu trúc gầm xe phía sau dưới dạng vật đúc đơn lẻ—thay thế 70–100 bộ phận thép được hàn và dập riêng lẻ—đã gây ra sự quan tâm rộng rãi đối với việc đúc khuôn cấu trúc. Phương pháp sản xuất giúp giảm số lượng bộ phận, loại bỏ lao động hàn và lắp ráp cũng như giảm trọng lượng. Thách thức kỹ thuật là duy trì mức độ xốp đủ thấp để đảm bảo tính toàn vẹn cấu trúc ở quy mô này. Các hợp kim được phát triển đặc biệt để đúc khuôn kết cấu, bao gồm Silafont-36 và Aural-2, mang lại độ dẻo cao hơn (độ giãn dài 10–15%) so với A380 tiêu chuẩn trong điều kiện đúc mà không cần xử lý nhiệt, cho phép nâng cấp T6 khi cần.

Đúc kim loại bán rắn (Rheocasting và Thixocasting)

Quá trình xử lý kim loại bán rắn (SSM) bơm nhôm ở trạng thái bùn, đông đặc một phần (40–60% phần rắn) thay vì ở dạng lỏng hoàn toàn. Bùn thixotropic chảy dưới áp suất nhưng có độ nhiễu loạn thấp hơn nhiều so với HPDC lỏng, dẫn đến hàm lượng màng oxit và khí cuốn theo ở mức tối thiểu. Vật đúc SSM đạt mức độ xốp dưới 0,1% và hoàn toàn tương thích với xử lý nhiệt T6, tạo ra các đặc tính cơ học gần giống nhôm rèn. Chi phí quy trình cao hơn 20–40% so với HPDC thông thường, nhưng đối với các ứng dụng yêu cầu tính toàn vẹn về cấu trúc và khả năng xử lý nhiệt ở hệ số dạng đúc khuôn thì SSM không có đối thủ về mặt kỹ thuật.

Thiết kế khuôn dựa trên mô phỏng

Phần mềm mô phỏng đúc (MAGMASOFT, ProCAST, Flow-3D Cast) đã phát triển đến mức có thể dự đoán được mẫu điền, trình tự hóa rắn, gradient nhiệt và phân bố ứng suất dư với độ chính xác cao trước khi chế tạo dụng cụ. Các xưởng đúc đầu tư vào khả năng mô phỏng báo cáo giảm 30–50% số lần thử nghiệm dụng cụ và bị từ chối ngay từ bài viết đầu tiên. Trường hợp kinh tế rất đơn giản: một gói mô phỏng trị giá 30.000–80.000 USD mỗi năm sẽ tiết kiệm đáng kể hơn việc làm lại dụng cụ và phế liệu tại bất kỳ xưởng đúc nào đang thực hiện các dự án chế tạo dụng cụ hàng năm trị giá hơn 2–3 triệu USD.

Sản xuất phụ gia cho dụng cụ và lõi

Khuôn và lõi cát in 3D—được sản xuất bằng cách in phun chất kết dính của cát silic—đã giảm thời gian đúc cát từ vài tuần xuống còn vài ngày và cho phép tạo ra các hình học bên trong phức tạp không thể thực hiện được bằng dụng cụ hộp lõi thông thường. Lõi cát trước đây yêu cầu công cụ hộp lõi trị giá 15.000 USD và thời gian thực hiện 6 tuần, giờ đây có thể được in trong 24–48 giờ với giá 200–800 USD. Đối với khuôn đúc, các miếng đệm làm mát phù hợp được sản xuất bằng phụ gia và các lớp lót ống bọc được sản xuất bằng phản ứng tổng hợp giường bột bằng laser giúp cải thiện khả năng quản lý nhiệt và tuổi thọ khuôn một cách có thể đo lường được trong các chương trình sản xuất cao.
