Ưu điểm chính của đúc khuôn là gì?

Ưu điểm chính của đúc khuôn là khả năng sản xuất khối lượng lớn các bộ phận kim loại phức tạp, chính xác về kích thước ở tốc độ cao với quá trình xử lý hậu kỳ tối thiểu. Trong một chu trình sản xuất duy nhất, đúc khuôn mang lại dung sai chặt chẽ, bề mặt hoàn thiện mịn và khả năng lặp lại nhất quán mà ít quy trình tạo hình kim loại khác có thể sánh được. Đối với các ngành công nghiệp mà cả độ chính xác và thông lượng đều quan trọng - ô tô, điện tử, hàng không vũ trụ, hàng tiêu dùng - đúc khuôn nằm ở điểm giao thoa giữa hiệu quả và chất lượng.

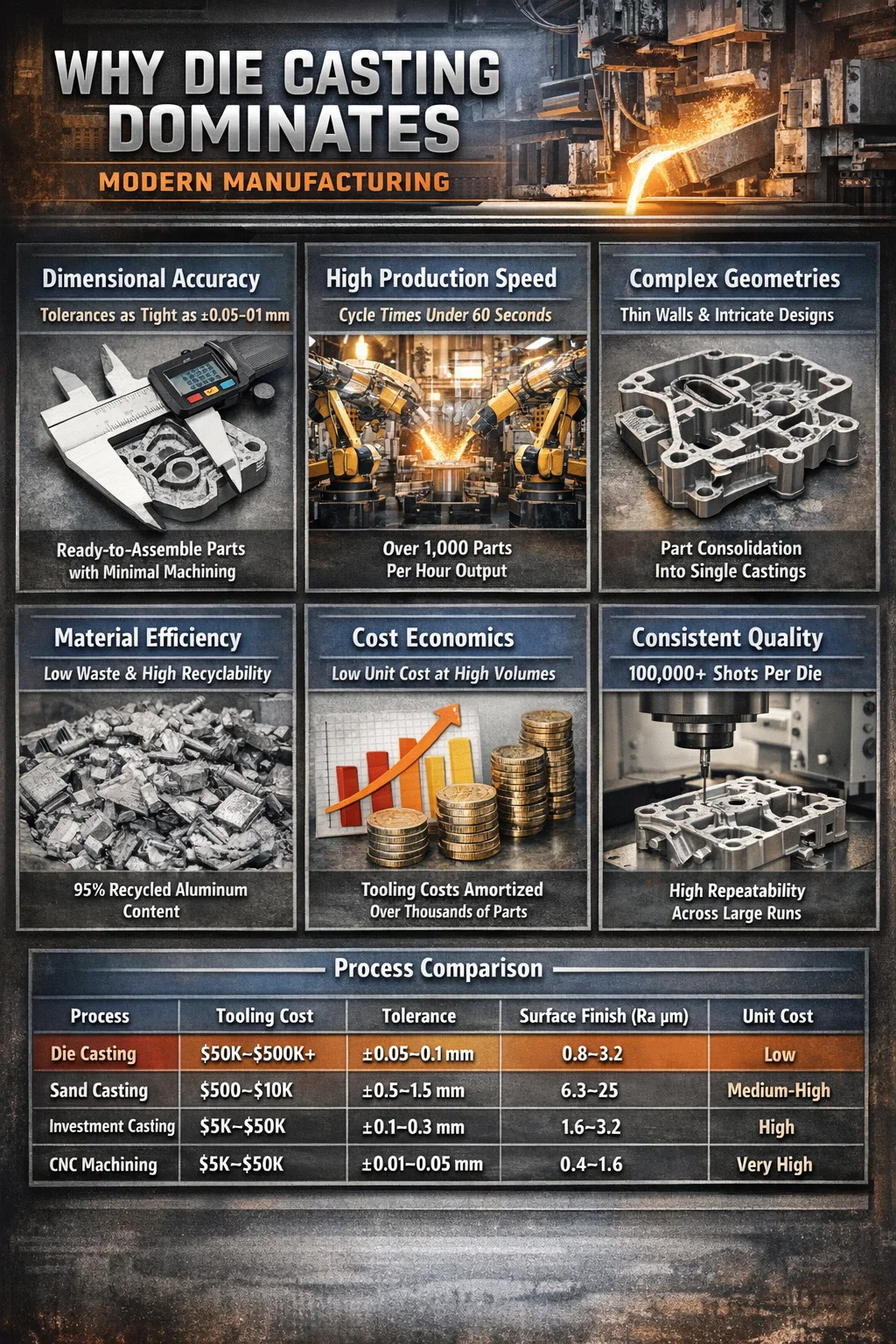

Bài viết này phân tích chính xác lý do tại sao đúc khuôn giữ vị trí thống trị trong sản xuất hiện đại, bao gồm độ chính xác về kích thước, tốc độ, hiệu quả vật liệu, kinh tế chi phí và cách so sánh nó với các quy trình cạnh tranh.

Độ chính xác kích thước và dung sai chặt chẽ

Đúc khuôn luôn đạt được dung sai chặt chẽ như ±0,1 mm trên hầu hết các tính năng và trong thiết lập dụng cụ chính xác, có thể đạt được dung sai ± 0,05 mm. Mức độ chính xác này được tích hợp vào chính quy trình - kim loại nóng chảy được phun dưới áp suất cao (từ 1.500 đến hơn 25.000 psi tùy thuộc vào hợp kim và hình dạng bộ phận) vào khuôn thép cứng để duy trì hình dạng của chúng qua hàng trăm nghìn lần bắn.

Điều này có nghĩa là gì trong thực tế: các bộ phận ra khỏi quá trình đúc sẵn đã sẵn sàng để lắp ráp hoặc chỉ cần gia công thứ cấp nhỏ. Các lỗ, ren, gờ, gân và đường cắt thường có thể được đúc trực tiếp vào chi tiết. So với đúc cát, thường có dung sai ± 0,5 mm hoặc tệ hơn, đúc khuôn giúp giảm đáng kể nhu cầu về các hoạt động hoàn thiện CNC.

Ví dụ, đối với vỏ hộp số ô tô, vị trí lỗ khoan của ghế chịu lực phải được giữ trong phạm vi phân số của milimet. Vỏ nhôm đúc đạt được điều này trực tiếp từ khuôn, giảm thời gian gia công trên mỗi bộ phận từ khoảng 20 phút gia công CNC xuống còn 3–5 phút hoàn thiện nhẹ.

Tốc độ sản xuất và thời gian chu kỳ cao

Tốc độ là một trong những điểm mạnh quyết định của quá trình đúc khuôn. Tùy thuộc vào kích thước bộ phận và hợp kim, thời gian chu kỳ dao động từ dưới 10 giây đối với các bộ phận đúc kẽm nhỏ đến 60–90 giây đối với các bộ phận nhôm lớn hơn. Một máy đúc khuôn đơn chạy khuôn nhiều khoang có thể tạo ra hàng nghìn bộ phận hoàn thiện trong mỗi ca.

Đặc biệt, việc đúc khuôn kẽm đặc biệt nhanh. Các thành phần kẽm nhỏ - vỏ đầu nối, cơ cấu khóa, các bộ phận kết cấu thu nhỏ - có thể được sản xuất với tốc độ vượt quá 1.000 bức ảnh mỗi giờ trên máy buồng nóng. Thông lượng này đơn giản là không thể đạt được bằng phương pháp đúc đầu tư, rèn hoặc gia công từ thanh phôi.

Dây chuyền đúc khuôn áp suất cao (HPDC) trong lĩnh vực ô tô hoạt động gần như liên tục, với việc trích xuất, cắt xén và kiểm tra chất lượng tự động được tích hợp trực tiếp vào tế bào. Một tế bào HPDC được tối ưu hóa tốt sản xuất giá đỡ động cơ hoặc vỏ bánh răng bằng nhôm có thể xuất ra 400 đến 600 bộ phận hoàn chỉnh mỗi ca , với sự can thiệp tối thiểu của người vận hành.

Lợi thế về tốc độ này kết hợp với các hoạt động sản xuất lớn. Khi bạn cần 500.000 bộ phận giống hệt nhau mỗi năm, chi phí dụng cụ trên mỗi đơn vị sẽ được khấu hao nhanh chóng và lợi thế về thời gian chu kỳ chuyển trực tiếp thành chi phí lao động trên mỗi bộ phận thấp hơn.

Khả năng hình học phức tạp

Đúc khuôn cho phép sản xuất các bộ phận có độ phức tạp về hình học sẽ cực kỳ tốn kém khi sử dụng gia công và thường không thể rèn được. Các lối đi bên trong, các bức tường mỏng, các biên dạng bên ngoài phức tạp, các tính năng lắp đặt tích hợp và kết cấu bề mặt trang trí đều có thể được tích hợp vào một bộ phận đúc khuôn duy nhất.

Khả năng tường mỏng

Đúc nhôm thường xuyên đạt được độ dày thành của 1,5 đến 2,5 mm . Kẽm có tính lưu động cao, có thể tạo ra những bức tường mỏng như 0,4 mm ở những phần nhỏ. Khả năng này rất quan trọng để giảm trọng lượng trong các ứng dụng ô tô và hàng không vũ trụ cũng như để giảm kích thước trong vỏ thiết bị điện tử tiêu dùng.

Hợp nhất một phần

Một trong những ứng dụng có ý nghĩa kinh tế nhất của khả năng hình học đúc khuôn là hợp nhất các bộ phận - kết hợp những bộ phận được chế tạo và lắp ráp trước đây thành một bộ phận đúc khuôn duy nhất. Việc sử dụng khuôn đúc khổ lớn (Giga Casting) của Tesla đã được củng cố hơn 70 bộ phận được đóng dấu và hàn riêng lẻ cấu trúc gầm phía sau của Model Y thành một khối nhôm đúc duy nhất. Điều này đã loại bỏ các thiết bị lắp ráp, robot hàn và các hoạt động liên kết trên phần lớn cấu trúc thân xe.

Logic tương tự được áp dụng ở quy mô nhỏ hơn trong nhiều ngành. Khối đa tạp thủy lực đúc khuôn có thể thay thế khối gia công cộng với nhiều phụ kiện và cổng hàn, giảm cả số lượng bộ phận và các điểm rò rỉ tiềm ẩn.

Chất lượng hoàn thiện bề mặt

Đúc khuôn tạo ra bề mặt hoàn thiện trong phạm vi Ra 0,8 đến 3,2 µm trực tiếp từ khuôn mà không cần gia công hoặc đánh bóng thêm. Điều này mượt mà hơn đáng kể so với đúc cát (Ra 6,3–25 µm) và có thể so sánh với các nguyên công gia công nhẹ.

Bề mặt nhẵn thích hợp cho việc sơn trực tiếp, sơn tĩnh điện, anodizing hoặc mạ mà không cần chuẩn bị bề mặt kỹ lưỡng. Đối với các sản phẩm hướng tới người tiêu dùng - tay cầm, vỏ, chi tiết trang trí - điều này có nghĩa là chi phí hoàn thiện thấp hơn và thời gian xuất hiện trên thị trường nhanh hơn.

Công cụ đúc khuôn cũng có thể kết hợp các bề mặt có kết cấu, logo, số bộ phận và chi tiết đẹp trực tiếp trên mặt khuôn, do đó, việc xây dựng thương hiệu và nhận dạng được đưa vào thay vì áp dụng như các hoạt động phụ.

Hiệu quả vật liệu và khả năng tái chế

Đúc khuôn là một quá trình có hình dạng gần như lưới, nghĩa là khối lượng kim loại trong quá trình đúc thành phẩm gần với khối lượng kim loại tiêu thụ. Không giống như gia công từ phôi rắn - nơi mà tỷ lệ loại bỏ vật liệu thường là 50–80% đối với các bộ phận phức tạp - việc đúc khuôn tạo ra tương đối ít phế liệu. Hệ thống chạy, giếng tràn và đèn flash được cắt bỏ và tái chế trực tiếp trở lại lò nấu chảy.

Các hợp kim chính được sử dụng trong đúc khuôn - hợp kim nhôm, kẽm, magiê và đồng - đều có khả năng tái chế cao. Hợp kim nhôm thứ cấp (được sản xuất từ phế liệu tái chế chứ không phải kim loại luyện sơ cấp) chiếm phần lớn nhôm được sử dụng trong đúc khuôn và việc sản xuất chúng đòi hỏi phải có khoảng 5% năng lượng cần thiết để sản xuất nhôm sơ cấp từ quặng bôxit. Điều này làm cho quá trình đúc khuôn về bản chất trở thành một quy trình tạo hình kim loại bền vững hơn so với những quy trình dựa vào đầu vào kim loại sơ cấp.

Trong sản xuất số lượng lớn, ngay cả những cải thiện nhỏ về năng suất kim loại cũng có tác động đáng kể đến chi phí. Một cơ sở đúc 10.000 kg nhôm mỗi ngày giúp cải thiện năng suất từ ​​70% lên 75%, thu hồi 500 kg kim loại có thể bán được mỗi ngày - giảm đáng kể chi phí đầu vào và tiêu thụ năng lượng.

Kinh tế chi phí ở quy mô

Đúc khuôn có chi phí dụng cụ ban đầu cao - khuôn sản xuất cho bộ phận nhôm có độ phức tạp trung bình thường có giá từ 50.000 USD và 250.000 USD , tùy thuộc vào kích thước, độ phức tạp và số lượng khoang. Đối với các vật đúc kết cấu rất lớn hoặc dụng cụ có nhiều thanh trượt, chi phí có thể vượt quá 500.000 USD. Khoản đầu tư tải trước này là rào cản chính đối với việc đúc khuôn cho các ứng dụng có khối lượng thấp.

Tuy nhiên, một khi chi phí dụng cụ được khấu hao trên một khối lượng sản xuất đủ - thường là 20.000 đến 50.000 bộ phận trở lên - chi phí cho mỗi đơn vị của việc đúc khuôn sẽ giảm xuống thấp hơn nhiều so với các lựa chọn thay thế. Sự kết hợp giữa thời gian chu kỳ nhanh, lao động tối thiểu trên mỗi bộ phận, tỷ lệ phế liệu thấp và giảm hoạt động thứ cấp tạo ra một đặc điểm kinh tế đơn vị mà các quy trình cạnh tranh không thể sánh kịp về mặt số lượng.

Bảng minh họa vị trí phù hợp của phương pháp đúc khuôn: đây không phải là lựa chọn rẻ nhất cho khối lượng thấp và không phù hợp với gia công CNC để có độ chính xác cao nhất. Nhưng để sản xuất khối lượng từ trung bình đến cao các bộ phận phức tạp đòi hỏi độ chính xác tốt, bề mặt nhẵn và chi phí trên mỗi đơn vị thấp, nó chiếm một vị trí mà không quy trình nào khác có thể thay thế hoàn toàn.

Tính nhất quán và khả năng lặp lại trong suốt quá trình sản xuất dài

Khuôn thép H13 cứng được sử dụng trong khuôn đúc nhôm thường được đánh giá cho 100.000 đến 200.000 bức ảnh trước khi yêu cầu tân trang hoặc thay thế. Khuôn đúc kẽm, hoạt động ở nhiệt độ và áp suất thấp hơn, thường xuyên vượt quá 1.000.000 bức ảnh . Trong suốt thời gian sử dụng này, kích thước khuôn thay đổi tối thiểu, nghĩa là kích thước bộ phận vẫn nằm trong thông số kỹ thuật từ lần cắt đầu tiên đến lần cắt cuối cùng.

Khả năng lặp lại này rất quan trọng đối với dây chuyền sản xuất lắp ráp. Khi hàng nghìn bộ phận giống hệt nhau phải khớp với nhau với các bộ phận khác có nguồn gốc từ nhiều nhà cung cấp thì tính nhất quán cũng quan trọng như độ chính xác. Một khung đúc khuôn vừa khít ở lần bắn 1 sẽ vừa khít như nhau ở lần bắn 100.000 - và trong hoạt động đúc khuôn được duy trì tốt, nó sẽ như vậy.

Máy đúc khuôn hiện đại sử dụng điều khiển quy trình vòng kín để duy trì các thông số bắn - tốc độ phun, áp suất, nhiệt độ khuôn, thời gian làm mát - trong cửa sổ kín, đảm bảo hơn nữa rằng các đặc tính của bộ phận vẫn nhất quán giữa các ca, người vận hành và thậm chí cả cơ sở khi sử dụng cùng một thông số kỹ thuật khuôn.

Tùy chọn hợp kim và tính chất cơ học

Đúc khuôn không giới hạn ở một vật liệu duy nhất. Các hợp kim đúc khuôn được sử dụng phổ biến nhất đều có đặc điểm hiệu suất cụ thể:

• Hợp kim nhôm (A380, A383, ADC12): Vật liệu đúc khuôn được sử dụng rộng rãi nhất. Tỷ lệ cường độ trên trọng lượng tốt, khả năng chống ăn mòn tuyệt vời, dẫn nhiệt tốt. Độ bền kéo thường là 300–330 MPa. Lý tưởng cho các bộ phận kết cấu ô tô, vỏ điện tử, thân máy bơm.
• Hợp kim kẽm (Zamak 3, Zamak 5, ZA-8): Mật độ cao hơn nhôm nhưng tính lưu động đúc đặc biệt cho phép tạo ra những bức tường mỏng nhất và chi tiết tốt nhất. Độ bền kéo 280–400 MPa. Được sử dụng rộng rãi trong ổ khóa, phần cứng, đầu nối và các bộ phận thu nhỏ chính xác.
• Hợp kim magiê (AZ91D, AM60): Kim loại kết cấu nhẹ nhất được sử dụng trong đúc khuôn, nhẹ hơn nhôm khoảng 35%. Độ bền kéo 230–260 MPa. Việc sử dụng ngày càng tăng trong bảng điều khiển ô tô, cột lái, khung máy tính xách tay.
• Hợp kim đồng (đồng thau, đồng thau): Được sử dụng khi cần có khả năng chống ăn mòn, tính dẫn điện hoặc đặc tính chịu lực. Độ mài mòn dụng cụ cao hơn do nhiệt độ đúc tăng cao.

Các đặc tính cơ học của các bộ phận đúc khuôn, mặc dù nhìn chung thấp hơn so với các bộ phận được rèn tương đương do có độ xốp nhỏ trong vật đúc, nhưng lại phù hợp với phần lớn các ứng dụng kết cấu. Xử lý nhiệt đối với vật đúc bằng nhôm (T5 hoặc T6) có thể cải thiện hơn nữa độ bền và độ cứng khi cần thiết, mặc dù điều này chỉ giới hạn ở các bộ phận có độ xốp thấp được sản xuất bằng quá trình đúc khuôn ép hoặc hỗ trợ chân không.

Các ứng dụng trong đó đúc khuôn mang lại giá trị cao nhất

Hiểu được ưu điểm vượt trội của phương pháp đúc khuôn giúp làm rõ khi nào cần chỉ định phương pháp này trong các quy trình cạnh tranh.

Công nghiệp ô tô

Ngành ô tô chiếm khoảng 70% tổng sản lượng đúc nhôm trên toàn cầu. Khối động cơ, hộp số, vỏ ly hợp, bơm dầu, hộp vi sai, giá đỡ hệ thống treo và vỏ pin EV đều thường được đúc khuôn. Xu hướng giảm trọng lượng xe để cải thiện hiệu quả sử dụng nhiên liệu và phạm vi hoạt động của xe điện đã đẩy nhanh quá trình chuyển đổi từ đúc sắt thép sang đúc khuôn nhôm.

Điện tử tiêu dùng

Khung máy tính xách tay, khung cấu trúc bên trong điện thoại thông minh, thân máy ảnh và vỏ thiết bị âm thanh được sản xuất bằng phương pháp đúc khuôn - chủ yếu là nhôm và magie. Khả năng sản xuất các khung kết cấu thành mỏng với các tính năng tản nhiệt tích hợp và các khối lắp khiến cho quá trình đúc khuôn trở thành quy trình được ưa chuộng trong lĩnh vực này.

Thiết bị công nghiệp và dụng cụ điện

Vỏ hộp số, nắp đầu động cơ, thân van khí nén và thủy lực cũng như vỏ dụng cụ điện được đúc khuôn ở khối lượng lớn để đảm bảo độ bền và độ chính xác về kích thước. Khả năng tích hợp cổng bên trong phức tạp vào thân van thủy lực là một lợi thế cụ thể của việc đúc khuôn so với các giải pháp thay thế gia công.

Phần cứng, ổ khóa và phụ kiện

Đúc khuôn kẽm chiếm ưu thế trong việc sản xuất số lượng lớn phần cứng cửa, thân ổ khóa, phụ kiện tủ, thiết bị ống nước và đầu nối điện. Độ phân giải chi tiết và độ hoàn thiện bề mặt của khuôn đúc kẽm phù hợp hoặc vượt xa những gì có thể đạt được bằng gia công, với chi phí chỉ bằng một phần nhỏ chi phí trên mỗi đơn vị tính theo khối lượng.

Những hạn chế đối với yếu tố lựa chọn quy trình của bạn

Đúc khuôn không phải là lựa chọn phù hợp cho mọi ứng dụng. Rõ ràng về những hạn chế của nó sẽ ngăn ngừa những sai lầm tốn kém:

• Đầu tư dụng cụ cao: Sản xuất khối lượng thấp (dưới 10.000–20.000 bộ phận) thường không thể khấu hao chi phí dụng cụ một cách cạnh tranh. Đúc cát hoặc đúc đầu tư có thể tiết kiệm hơn với khối lượng thấp hơn.
• độ xốp: Vật đúc áp suất cao tiêu chuẩn giữ không khí trong vật đúc, tạo ra các lỗ xốp nhỏ làm hạn chế khả năng hàn và gây khó khăn cho việc xử lý nhiệt. Đúc khuôn chân không và đúc ép giảm thiểu điều này nhưng lại tăng thêm chi phí cho quy trình.
• Phạm vi hợp kim hạn chế: Không phải tất cả kim loại đều phù hợp để đúc khuôn. Các hợp kim có nhiệt độ nóng chảy cao như thép và titan không được đúc thương mại do nhiệt độ quá cao và khuôn bị mòn nhanh.
• Hạn chế về kích thước phần: Các bộ phận rất lớn đòi hỏi máy móc rất lớn và đắt tiền. Mặc dù hiện nay đã có máy đúc khuôn kết cấu có lực kẹp trên 6.000 tấn nhưng vẫn có những giới hạn thực tế về kích thước bộ phận.
• Hạn chế thiết kế: Độ dày của tường phải duy trì tương đối đồng đều để tránh các khuyết tật co ngót. Các đường khoét sâu và một số hình học bên trong nhất định yêu cầu các hành động phụ hoặc lõi, làm tăng thêm độ phức tạp và chi phí của dụng cụ.

Không có hạn chế nào trong số này phủ nhận những ưu điểm cốt lõi của đúc khuôn - chúng chỉ đơn giản xác định phạm vi vận hành trong đó đúc khuôn là lựa chọn tối ưu.

Những phát triển mới nổi mở rộng khả năng đúc khuôn

Quá trình đúc khuôn tiếp tục phát triển, mở rộng phạm vi ứng dụng và giải quyết những hạn chế lịch sử.

Đúc khuôn có hỗ trợ chân không

Bằng cách loại bỏ không khí khỏi khoang khuôn trước khi phun, khuôn đúc chân không làm giảm đáng kể độ xốp. Điều này cho phép xử lý nhiệt T6 đối với vật đúc bằng nhôm, cải thiện cường độ năng suất bằng cách 30–50% so với điều kiện đúc và mở ra các ứng dụng kết cấu trước đây chỉ giới hạn ở vật rèn.

Đúc khuôn bán rắn (Rheocasting và Thixocasting)

Việc phun kim loại ở trạng thái bán rắn - được đông cứng một phần thành dạng bùn thay vì hoàn toàn ở dạng lỏng - làm giảm nhiễu loạn và khí bị giữ lại trong quá trình phun. Vật đúc bán rắn có cấu trúc vi mô gần giống với vật rèn hơn, với các đặc tính cơ học và khả năng hàn vượt trội. Việc áp dụng các thành phần kết cấu ô tô ngày càng tăng.

Đúc khuôn kết cấu khổ lớn

Các máy có lực kẹp từ 6.000 đến 9.000 tấn đang được triển khai để đúc kết cấu ô tô cỡ lớn. Những hệ thống này, do Tesla tiên phong trong việc sản xuất hàng loạt và hiện đang được nhiều OEM áp dụng, tạo ra các cấu trúc thân xe màu trắng trong các vật đúc đơn lẻ mà trước đây yêu cầu hàng chục bộ phận được dập và hàn. Điều này thể hiện sự thay đổi cơ bản trong cách sản xuất cấu trúc xe.

Thiết kế công cụ dựa trên mô phỏng

Phần mềm mô phỏng quá trình đông đặc và dòng chảy khuôn tiên tiến cho phép tối ưu hóa công cụ đúc khuôn trước khi cắt bất kỳ kim loại nào. Vị trí cổng, hình dạng đường dẫn, vị trí tràn và thiết kế kênh làm mát được xác thực bằng kỹ thuật số, giảm số lần lặp lại dụng cụ cần thiết và rút ngắn thời gian từ thiết kế đến phần sản xuất đầu tiên. Điều này làm giảm rủi ro về thời gian và chi phí cao trong quá trình phát triển công cụ đúc khuôn.
