Quá trình đúc khuôn được thực hiện như thế nào? Quy trình, phương pháp & vật liệu

Câu trả lời ngắn gọn: Đúc khuôn hoạt động như thế nào

Đúc chết là một quá trình tạo hình kim loại trong đó kim loại nóng chảy được bơm dưới áp suất cao vào khuôn thép cứng - gọi là khuôn - và giữ ở đó cho đến khi kim loại đông đặc lại thành hình dạng chính xác của khoang. Khi đã rắn chắc, khuôn sẽ mở ra, các chốt đẩy đẩy bộ phận ra ngoài và chu trình bắt đầu lại. Một viên xúc xắc có thể lặp lại trình tự này hàng trăm nghìn lần trước khi hết.

Quá trình này chủ yếu được sử dụng với các hợp kim màu: nhôm, kẽm, magiê và kim loại gốc đồng. Áp suất phun thường dao động từ 1.500 psi đến hơn 25.000 psi , điều này cho phép đúc khuôn để tạo ra các bộ phận có thành mỏng, dung sai chặt chẽ (thường là ± 0,002 inch) và bề mặt hoàn thiện mịn như đúc mà không cần gia công rộng rãi sau đó.

Nếu bạn cần hàng chục nghìn bộ phận kim loại giống hệt nhau - giá đỡ ô tô, vỏ điện tử, phụ kiện ống nước, linh kiện thiết bị - đúc khuôn hầu như luôn là phương pháp sản xuất tiết kiệm chi phí nhất khi bạn đã tính xong chi phí chế tạo dụng cụ trả trước.

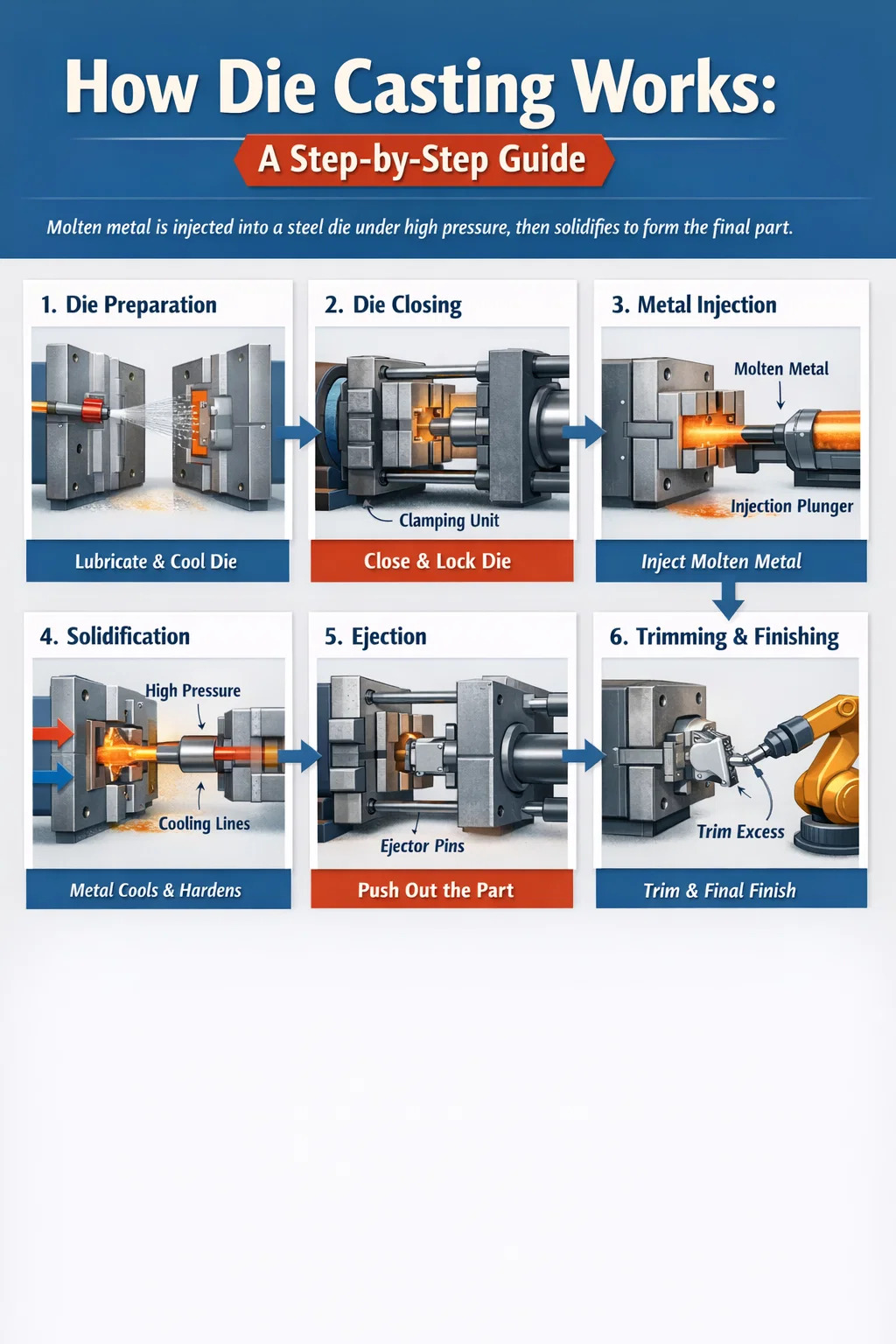

Quá trình đúc khuôn từng bước

Để hiểu cách thực hiện quá trình đúc khuôn đòi hỏi phải đi qua từng giai đoạn của chu trình sản xuất. Mặc dù các máy móc và hợp kim khác nhau có nhiều biến thể nhưng trình tự cơ bản vẫn nhất quán trong toàn ngành.

Bước 1 - Chuẩn bị khuôn và bôi trơn

Trước mỗi lần bắn, các nửa khuôn được phun chất bôi trơn hoặc chất giải phóng. Điều này phục vụ hai mục đích: nó giúp vật đúc đã đông đặc được đẩy ra một cách sạch sẽ mà không bị dính và làm nguội bề mặt khuôn một chút để duy trì cấu hình nhiệt ổn định. Dầu bôi trơn khuôn gốc nước là lựa chọn phổ biến nhất trong các cửa hàng hiện đại vì chúng giảm khói và tuân thủ các quy định về môi trường. Chu trình phun thường mất từ ​​​​hai đến năm giây và được tự động hóa trên các dây chuyền có khối lượng lớn.

Bước 2 - Đóng và kẹp khuôn

Máy đúc khuôn kẹp hai nửa khuôn lại với nhau với một lực rất lớn. Lực kẹp này được đo bằng tấn và phải vượt quá lực mà kim loại nóng chảy chịu áp lực sẽ tác dụng lên các mặt khuôn trong quá trình phun. Một cỗ máy có tải trọng 500 tấn sẽ giữ khuôn đóng lại với lực kẹp 500 tấn. Máy có trọng lượng từ dưới 100 tấn đối với các bộ phận kẽm nhỏ đến 4.000 tấn trở lên đối với các bộ phận kết cấu nhôm lớn. Nếu lực kẹp không đủ, kim loại nóng chảy có thể bắn ra giữa các nửa khuôn, tạo ra các vây mỏng trên bộ phận và có khả năng làm hỏng dụng cụ.

Bước 3 - Phun kim loại

Đây là bước xác định. Kim loại nóng chảy được đẩy vào khoang khuôn thông qua hệ thống các kênh - đường rót, đường dẫn và cổng - chảy trực tiếp vào hình dạng bộ phận. Trong các máy buồng lạnh, một khối kim loại đo được sẽ được múc hoặc tự động đổ vào ống bọc và một pít tông thủy lực đẩy nó về phía trước. Trong các máy buồng nóng, cơ cấu phun được ngâm trong bể kim loại nóng chảy và trực tiếp tạo ra điện tích chính xác. Tốc độ phun có thể được điều chỉnh theo từng giai đoạn: giai đoạn đầu tiên chậm sẽ lấp đầy hệ thống đường dẫn và giai đoạn thứ hai nhanh sẽ lấp đầy khoang bộ phận để ngăn chặn sự đông đặc sớm. Thời gian lấp đầy cho khoang thường nằm trong khoảng từ 10 đến 100 mili giây.

Bước 4 - Tăng cường và kiên cố hóa

Ngay sau khi khoang đầy, máy sẽ áp dụng áp suất tăng cường - một đợt tăng áp suất thứ cấp, cao hơn - để đóng gói nhiều kim loại hơn vào và bù đắp cho sự co ngót khi vật đúc cứng lại. Áp suất này được duy trì trong thời gian dừng, thường từ một đến ba mươi giây tùy thuộc vào độ dày thành và hợp kim. Bản thân khuôn hoạt động như một bộ tản nhiệt; các kênh làm mát bên trong của nó mang theo nước hoặc dầu nhiệt để giải nhiệt nhanh chóng và nhất quán. Làm mát nhanh hơn cho phép thời gian chu kỳ ngắn hơn và cấu trúc vi mô mịn hơn ở phần hoàn thiện.

Bước 5 - Mở khuôn và đẩy bộ phận ra

Khi kim loại đã đông đặc đủ, bộ phận kẹp sẽ rút lại và các nửa khuôn sẽ tách ra. Quá trình đúc vẫn ở một nửa (nửa đẩy) vì góc nháp và hình dạng được thiết kế theo cách đó. Các chốt đẩy — các thanh thép cứng được đặt vào khuôn — tiến tới và đẩy bộ phận ra tự do. Các chốt để lại các dấu tròn nhỏ trên các bề mặt không quan trọng của vật đúc. Robot hoặc người vận hành sẽ tháo bộ phận đó ra và chu trình sẽ bắt đầu lại.

Bước 6 - Cắt tỉa và hoàn thiện

Vật đúc thô được gắn vào hệ thống ray và cổng và thường có vết chớp mỏng dọc theo đường phân khuôn. Khuôn cắt trong máy ép thủy lực sẽ cắt bỏ các con chạy và đèn flash dư thừa chỉ trong một lần di chuyển. Việc hoàn thiện thêm tùy thuộc vào ứng dụng: phun bi cho các bề mặt thẩm mỹ, gia công CNC cho các lỗ ren hoặc lỗ khoan chính xác, xử lý nhiệt cho hợp kim nhôm kết cấu và các lớp phủ bề mặt như anodizing, sơn tĩnh điện hoặc mạ crôm.

Đúc khuôn buồng nóng và đúc buồng lạnh

Hai loại máy chính phù hợp với nhiều loại hợp kim khác nhau. Việc chọn sai loại vật liệu nhất định sẽ làm hỏng máy hoặc tạo ra các bộ phận kém chất lượng.

Máy buồng nóng không thể sử dụng nhôm vì nhôm hòa tan sắt ở nhiệt độ đúc thông thường, tấn công nhanh vào cổ ngỗng và pít tông thép của hệ thống phun chìm. Máy buồng lạnh là lựa chọn chính xác để đúc khuôn nhôm - kim loại được nấu chảy trong lò giữ riêng biệt và chỉ đi vào ống bọc ngay trước khi phun, hạn chế thời gian tiếp xúc.

Vật liệu được sử dụng trong đúc khuôn

Việc lựa chọn hợp kim thúc đẩy hầu hết mọi quyết định khác trong quy trình - loại máy, vật liệu khuôn, thời gian chu kỳ và các đặc tính của bộ phận cuối cùng. Đây là bốn họ thường thấy nhất trong các hoạt động đúc khuôn thương mại.

Hợp kim nhôm

Nhôm chiếm khoảng 80% tổng sản lượng đúc theo trọng lượng ở Bắc Mỹ. Các hợp kim được sử dụng rộng rãi nhất là A380, A383 và A360. A380 mang đến sự cân bằng tuyệt vời giữa khả năng đúc, độ bền (độ bền kéo tối đa khoảng 47.000 psi) và khả năng chống ăn mòn, khiến nó trở thành lựa chọn mặc định cho vỏ ô tô và thiết bị điện tử tiêu dùng. Mật độ thấp của nhôm - khoảng 1/3 so với thép - là động lực chính thúc đẩy nhu cầu khi các nhà sản xuất ô tô tìm kiếm các thành phần nhẹ để đáp ứng mục tiêu tiết kiệm nhiên liệu và phạm vi hoạt động của xe điện. Nhược điểm là nhiệt độ đúc cao hơn (khoảng 1.200°F / 650°C), làm giảm tuổi thọ khuôn so với kẽm.

Hợp kim kẽm

Hợp kim kẽm (Zamak 3, Zamak 5, ZA-8) được đúc ở nhiệt độ thấp hơn nhiều (khoảng 780°F / 415°C), giúp dụng cụ có tuổi thọ cao hơn đáng kể - thường là hơn một triệu lần bắn so với 100.000–400.000 đối với khuôn nhôm. Các bộ phận bằng kẽm có thể được đúc với thành cực mỏng (xuống tới 0,4 mm) và chi tiết bề mặt rất mịn, đó là lý do tại sao chúng được sử dụng làm phần cứng trang trí, thân khóa và các bộ phận cơ khí có độ chính xác nhỏ. Kẽm đặc hơn nhôm nhưng chi phí xử lý thấp hơn và tuổi thọ dụng cụ dài hơn thường giúp tiết kiệm hơn đối với các bộ phận nhỏ có khối lượng lớn.

Hợp kim magiê

Magiê là kim loại kết cấu nhẹ nhất thường được đúc khuôn, nhẹ hơn nhôm khoảng 33% về thể tích. Các hợp kim như AZ91D và AM60B được sử dụng trong cấu trúc nội thất ô tô, khung máy tính xách tay và thân dụng cụ điện trong đó trọng lượng là động lực chính. Magiê có thể được xử lý trong máy buồng nóng hoặc lạnh tùy thuộc vào hợp kim cụ thể và kích thước bộ phận yêu cầu. Một điểm quan trọng cần cân nhắc trong sản xuất: magie dễ cháy ở dạng mịn, do đó phế liệu và mảnh vụn cần được xử lý cẩn thận và có hệ thống chữa cháy chuyên dụng trong cơ sở.

Hợp kim dựa trên đồng (Đồng thau và Đồng thau)

Hợp kim đồng yêu cầu nhiệt độ đúc cao nhất - thường vượt quá 1.650°F (900°C) - làm giảm đáng kể tuổi thọ của khuôn và tăng chi phí năng lượng. Tuy nhiên, vật đúc bằng đồng thau và đồng thau có khả năng chống ăn mòn tuyệt vời, tính dẫn điện tốt và vẻ ngoài cao cấp khiến chúng có giá trị trong các phụ kiện ống nước, đầu nối điện và phần cứng kiến ​​trúc. Đúc khuôn hợp kim đồng chiếm một phần nhỏ nhưng liên tục trong tổng sản lượng vì không có vật liệu nào khác phù hợp với sự kết hợp các đặc tính của nó với chi phí tương đương cho các bộ phận có khối lượng trung bình.

Thiết kế khuôn và dụng cụ

Khuôn là bộ phận sử dụng nhiều vốn nhất trong quá trình đúc khuôn và thiết kế của nó trực tiếp quyết định chất lượng bộ phận, thời gian chu kỳ và tính kinh tế sản xuất. Một khuôn được thiết kế kém sẽ gây ra nhiều vấn đề mà không có sự điều chỉnh máy nào có thể khắc phục được hoàn toàn.

Vật liệu khuôn

Dụng cụ đúc khuôn hầu hết được làm từ thép công cụ gia công nóng H13, được làm cứng đến khoảng 44–48 HRC. H13 được chọn vì nó chống lại hiện tượng mỏi nhiệt - quá trình gia nhiệt và làm nguội lặp đi lặp lại sẽ làm nứt các loại thép nhỏ hơn trong vòng hàng nghìn chu kỳ. Các loại H13 cao cấp với khả năng kiểm soát hóa học chặt chẽ hơn và xử lý nung lại hồ quang chân không (VAR) có thể kéo dài tuổi thọ khuôn một cách đáng kể. Để sản xuất nhôm với khối lượng rất lớn, một số hoạt động sử dụng thép đã được cải tiến như DIN 1.2367 hoặc các loại thép độc quyền được phát triển bởi các nhà cung cấp dụng cụ.

Thiết kế hệ thống Gating và Runner

Nơi kim loại đi vào khoang - vị trí cổng - kiểm soát kiểu lấp đầy, bẫy không khí và độ co ngót. Phần mềm mô phỏng (Magmasoft, ProCAST, Flow-3D) hiện là phương pháp tiêu chuẩn cho thiết kế khuôn, cho phép các kỹ sư lập mô hình dòng kim loại, dự đoán quá trình đóng nguội, xác định nơi có khả năng hình thành độ xốp và tối ưu hóa vị trí cổng và giếng tràn trước khi cắt một miếng thép. Đầu tư vào mô phỏng trước khi chế tạo dụng cụ thường tiết kiệm nhiều hơn chi phí bằng cách xử lý các vấn đề có thể đòi hỏi phải sửa đổi khuôn đắt tiền.

Góc nháp và đường phân chia

Mỗi bức tường thẳng đứng trong khuôn đúc phải có một góc nghiêng - một độ côn nhẹ - để cho phép bộ phận thoát ra khỏi khuôn mà không bị kéo hoặc dính. Góc nháp điển hình là 1° đến 3° đối với bề mặt bên ngoài và 2° đến 5° đối với lõi bên trong. Về mặt lý thuyết, các bức tường không có lực hút có thể thực hiện được bằng các lớp phủ đặc biệt hoặc các thủ thuật hình học nhưng sẽ làm tăng thêm chi phí và rủi ro. Đường chia tay là nơi hai nửa xúc xắc gặp nhau; định vị chính xác sẽ giảm thiểu đèn flash, đơn giản hóa việc xây dựng công cụ và làm cho bề mặt thẩm mỹ dễ kiểm soát hơn.

Thiết kế hệ thống làm mát

Các kênh làm mát bên trong xuyên qua thép khuôn mang nước được kiểm soát nhiệt độ. Vị trí của chúng so với các phần dày của bộ phận, nơi tập trung nhiệt, quyết định vật đúc đông đặc như thế nào và chu trình có thể chạy nhanh như thế nào. Làm mát phù hợp — các kênh đi theo đường viền của khoang khuôn thay vì được khoan thẳng — ngày càng được chế tạo thông qua các phần chèn sản xuất bồi đắp, cho phép trích nhiệt mạnh hơn ở các vùng quan trọng và giảm thời gian chu kỳ từ 15–25% trong một số ứng dụng.

Các thông số quy trình chính và cách chúng được kiểm soát

Đúc khuôn không phải là một hoạt động thiết lập và quên. Một quy trình ổn định, chất lượng cao đòi hỏi phải có sự giám sát và kiểm soát tích cực đối với một loạt các biến số phụ thuộc lẫn nhau.

• Nhiệt độ kim loại: Quá nóng làm tăng độ xốp co ngót và xói mòn khuôn; quá mát gây ra lỗi chạy sai và tắt nguội. Nhôm thường được đổ ở nhiệt độ 1.250°F–1.350°F (677°C–732°C) tùy thuộc vào hình dạng bộ phận và độ dày thành.
• Tốc độ phun: Vận tốc giai đoạn đầu (chậm) lấp đầy người chạy; vận tốc pha thứ hai (nhanh) lấp đầy khoang. Vận tốc cổng - tốc độ kim loại đi qua cổng vào bộ phận - thường được nhắm mục tiêu trong khoảng từ 100 đến 180 ft/s đối với nhôm.
• Áp lực tăng cường: Áp dụng ngay sau khi lấp đầy khoang, áp suất này sẽ đóng gói kim loại đông đặc để giảm các khoảng trống co ngót. Áp suất tăng cường điển hình cho nhôm là 8.000–15.000 psi.
• Nhiệt độ khuôn: Khuôn phải đạt và duy trì trạng thái cân bằng nhiệt — thường là 300°F–500°F (150°C–260°C) đối với nhôm — trước khi các bộ phận sản xuất được vận hành. Khuôn nguội gây ra các khuyết tật bề mặt; khuôn quá nóng sẽ kéo dài thời gian chu kỳ và tăng tốc độ mỏi nhiệt.
• Hỗ trợ chân không: Một số thiết lập khuôn đúc sử dụng đường chân không kết nối với khoang khuôn để sơ tán không khí trước khi phun. Loại bỏ không khí làm giảm độ xốp của khí và cho phép tốc độ phun cao hơn mà không giữ khí trong bộ phận - đặc biệt có giá trị đối với các bộ phận kết cấu sẽ được xử lý nhiệt hoặc hàn.

Máy đúc khuôn hiện đại ghi lại dữ liệu quy trình của mỗi lần bắn - vị trí pít tông, vận tốc, đường cong áp suất - trong thời gian thực. Biểu đồ kiểm soát quy trình thống kê gắn cờ khi các thông số vượt quá giới hạn đã đặt, cho phép các kỹ sư quy trình khắc phục sự cố trước khi tỷ lệ phế liệu tăng cao.

Các khuyết tật thường gặp trong đúc khuôn và nguyên nhân của chúng

Hiểu cơ chế lỗi là trọng tâm để khắc phục sự cố của quy trình. Hầu hết các khiếm khuyết đều có nguồn gốc từ một nhóm nguyên nhân gốc rễ tương đối nhỏ.

độ xốp

Khiếm khuyết đúc phổ biến nhất. Có hai loại: độ xốp khí, do không khí hoặc hydro hòa tan bị giữ lại trong quá trình lấp đầy, và độ xốp co ngót, do không đủ kim loại để cung cấp cho các phần co lại khi chúng đông đặc lại. Độ xốp của khí thường xuất hiện dưới dạng các khoảng trống tròn gần bề mặt hoặc tại các khu vực cuối cùng được lấp đầy. Độ xốp co ngót xuất hiện dưới dạng các lỗ rỗng không đều, lởm chởm ở các mặt cắt dày. Các biện pháp khắc phục bao gồm hỗ trợ chân không, thiết kế cổng tối ưu, điều chỉnh áp suất tăng cường và giảm độ dày thành thông qua thiết kế lại bộ phận.

Đóng cửa lạnh và chạy sai

Đóng nguội xuất hiện dưới dạng một đường nhìn thấy được trên bề mặt vật đúc nơi hai mặt trước dòng chảy kim loại gặp nhau nhưng không hợp nhất đúng cách vì chúng đã nguội quá nhiều trước khi nối. Chạy sai là quá trình lấp đầy không đầy đủ - một phần của khoang không nhận đủ kim loại trước khi nó đông cứng lại. Cả hai đều do nhiệt độ kim loại không đủ, tốc độ phun quá thấp, khối lượng kim loại không đủ hoặc làm mát khuôn quá mức. Việc tăng nhiệt độ kim loại, tốc độ phun hoặc trọng lượng bắn thường giải quyết được những khuyết tật này.

Hàn và ăn mòn khuôn

Quá trình hàn xảy ra khi hợp kim nhôm dính vào thép khuôn, kéo vật liệu ra khỏi bề mặt bộ phận khi đẩy ra và cuối cùng tích tụ cặn trên khuôn. Nó được thúc đẩy bởi phản ứng hóa học giữa nhôm nóng chảy và sắt trong thép khuôn, được tăng tốc bởi nhiệt độ kim loại cao và vận tốc cổng cao tác động liên tục lên cùng một bề mặt khuôn. Lớp phủ bảo vệ (thấm nitơ, lớp phủ PVD như TiAlN), kiểm soát nhiệt độ khuôn và bôi trơn tối ưu giúp giảm tần suất hàn. Trường hợp nghiêm trọng cần phải đánh bóng khuôn hoặc sửa chữa mối hàn.

đèn flash

Flash là một vây kim loại mỏng nhô ra giữa hai nửa khuôn hoặc xung quanh các chốt đẩy. Nguyên nhân là do lực kẹp không đủ, bề mặt đường phân khuôn bị mòn hoặc hư hỏng hoặc áp suất phun quá cao. Đèn flash nhỏ được loại bỏ trong máy ép viền; đèn flash liên tục cho biết máy, khuôn hoặc sự cố tham số quy trình cần được khắc phục trước khi tình trạng trở nên trầm trọng hơn.

Các biến thể và phương pháp đúc khuôn nâng cao

Ngoài phương pháp đúc khuôn áp suất cao thông thường, một số biến thể của quy trình còn giải quyết các yêu cầu bộ phận cụ thể hoặc mục tiêu chất lượng mà phương pháp đúc tiêu chuẩn không thể đáp ứng.

Đúc chân không

Đúc khuôn chân không sẽ sơ tán không khí khỏi khoang khuôn ngay trước khi phun qua các van chân không chuyên dụng. Áp suất không khí dư trong khoang giảm xuống dưới 50 mbar trong các hệ thống tiên tiến. Kết quả là độ xốp của khí thấp hơn đáng kể, cho phép vật đúc được xử lý nhiệt (T5 hoặc T6) và hàn - những khả năng mà vật đúc tiêu chuẩn không thể đạt được một cách đáng tin cậy. Các bộ phận kết cấu của ô tô như tháp chống sốc, cột B và vỏ pin ngày càng được chế tạo theo cách này.

Đúc khuôn bán rắn (Thixocasting và Rheocasting)

Trong quá trình xử lý bán rắn, kim loại được phun ở nhiệt độ giữa chất lỏng và chất rắn - ở trạng thái đông đặc một phần, giống như bùn. Bởi vì kim loại có độ nhớt cao hơn và lấp đầy khuôn theo cách ít hỗn loạn hơn, nhiều lớp hơn nên hiện tượng bẫy khí giảm đáng kể. Các bộ phận được tạo ra bằng phương pháp rheocasting hoặc thixocasting có thể đạt đến mức độ xốp của các bộ phận được rèn ở một số hình dạng. Quá trình vận hành phức tạp và tốn kém hơn so với quá trình đúc khuôn thông thường, do đó, nó được dành riêng cho các bộ phận có giá trị cao trong các ứng dụng hàng không vũ trụ, đua xe thể thao và ô tô cao cấp.

ép đúc

Đúc ép sử dụng vận tốc phun thấp hơn nhiều nhưng áp suất rất cao (thường là 10.000–30.000 psi) được áp dụng và duy trì trong suốt quá trình hóa rắn. Áp suất duy trì cao ngăn chặn độ xốp và tinh chỉnh cấu trúc vi mô, tạo ra các vật đúc có tính chất cơ học gần giống với vật rèn. Bánh xe nhôm dành cho xe hiệu suất cao là một ứng dụng đúc ép phổ biến. Thời gian chu kỳ dài hơn so với đúc khuôn thông thường và quy trình này đòi hỏi thiết kế khuôn cẩn thận hơn để phân bổ áp suất.

Đúc Mega (Gigacasting)

Một sự phát triển gần đây chủ yếu được thúc đẩy bởi ngành công nghiệp xe điện, công nghệ đúc siêu lớn sử dụng máy móc có công suất từ 6.000 tấn trở lên để sản xuất các vật đúc kết cấu nhôm đơn lẻ thay thế cho hàng chục bộ phận thép được dập và hàn. Tesla đã phổ biến phương pháp này bằng cách đúc gầm gầm phía sau, hợp nhất khoảng 70 bộ phận riêng lẻ thành một khối duy nhất. Một số nhà sản xuất ô tô khác hiện đang vận hành hoặc vận hành các ô đúc khuôn khổ lớn tương tự. Hiệu quả kinh tế dựa trên việc giảm số lượng dụng cụ, dây chuyền lắp ráp đơn giản hơn và chi phí gia công thấp hơn, mặc dù nó đòi hỏi đầu tư máy móc ban đầu rất lớn.

Đúc khuôn so với các quy trình đúc kim loại khác

Đúc khuôn không phải là cách duy nhất để đúc các bộ phận kim loại và không phải lúc nào cũng đúng. Hiểu được vị trí phù hợp của nó so với các lựa chọn thay thế sẽ giúp lựa chọn quy trình chính xác cho một dự án nhất định.

Quyết định thường phụ thuộc vào khối lượng. Dụng cụ đúc khuôn cho một bộ phận bằng nhôm thường có giá từ 30.000 đến 150.000 USD tùy thuộc vào độ phức tạp. Khoản đầu tư đó có ý nghĩa ở mức 50.000 bộ phận trở lên mỗi năm nhưng khó có thể biện minh cho vài trăm đơn vị. Đối với sản xuất khối lượng thấp, đúc cát hoặc đúc đầu tư sẽ tiết kiệm hơn mặc dù chi phí mỗi bộ phận cao hơn. Đối với hợp kim màu (thép, sắt), đúc khuôn thường không được sử dụng - đúc mẫu, đúc cát hoặc rèn là những lựa chọn thích hợp.

Các ngành công nghiệp và ứng dụng trong đó đúc khuôn chiếm ưu thế

Sự kết hợp giữa tốc độ, độ chính xác và khả năng tạo hình dạng lưới của khuôn đúc đã biến nó thành quy trình sản xuất mặc định cho nhiều loại sản phẩm trong nhiều ngành.

• Ô tô: Khối động cơ (trong một số cấu hình), vỏ hộp số, thân bơm dầu, cụm giá đỡ, tay nắm cửa, vỏ gương, bánh xe (đúc ép) và các bộ phận có kết cấu thân màu trắng ngày càng lớn. Ô tô là thị trường đúc khuôn lớn nhất, chiếm hơn 50% sản lượng ở Bắc Mỹ tính theo giá trị.
• Điện tử tiêu dùng: Khung máy tính xách tay và máy tính bảng, khung bên trong điện thoại thông minh, thân máy ảnh và cấu trúc tản nhiệt được hưởng lợi từ sự kết hợp giữa độ nhẹ, tính dẫn nhiệt và độ cứng cấu trúc của nhôm.
• Thiết bị công nghiệp: Vỏ hộp số, thân bơm, vỏ động cơ và thân van được sản xuất với số lượng lớn với độ dày thành ổn định và tính toàn vẹn chịu áp lực.
• Cơ sở hạ tầng viễn thông: Vỏ trạm gốc 5G và các bộ phận quản lý nhiệt sử dụng nhôm đúc để kết hợp giữa khả năng che chắn EMI, hiệu suất nhiệt và độ ổn định kích thước.
• Hệ thống nước và HVAC: Các phụ kiện, van và khối ống góp bằng khuôn đúc bằng đồng và nhôm được hàng triệu người lắp đặt mỗi năm trong các công trình xây dựng dân dụng và thương mại.
• Dụng cụ, thiết bị điện: Vỏ động cơ, hộp số và khung kết cấu cho dụng cụ điện, thiết bị cắt cỏ và thiết bị gia dụng dựa vào phương pháp đúc khuôn để có dung sai chặt chẽ và độ hoàn thiện bề mặt tốt ở tốc độ sản xuất cao.

Những gì mong đợi về dung sai, độ hoàn thiện bề mặt và thời gian thực hiện

Người mua và kỹ sư chỉ định các bộ phận đúc khuôn cần có những kỳ vọng thực tế về những gì quy trình có thể và không thể mang lại nếu không có các hoạt động thứ cấp.

Dung sai kích thước

Đúc khuôn đạt được dung sai chặt chẽ hơn so với đúc cát hoặc đúc khuôn cố định, nhưng đây không phải là một quy trình gia công chính xác. Dung sai đúc từ ± 0,003 đến ± 0,005 inch mỗi inch là điển hình cho nhôm. Các tính năng yêu cầu kiểm soát chặt chẽ hơn — lỗ ổ trục, vị trí lỗ ren, bề mặt tiếp xúc — cần gia công CNC sau khi đúc. Hiệp hội Đúc khuôn Bắc Mỹ (NADCA) công bố các tiêu chuẩn dung sai chi tiết làm tài liệu tham khảo trong ngành để xác định các bộ phận đúc khuôn.

Hoàn thiện bề mặt

Bề mặt đúc trên nhôm đúc thường nằm trong khoảng 63–125 Ra microinch (1,6–3,2 Ra micromet), đủ mịn cho hầu hết các mục đích chức năng và thẩm mỹ mà không cần hoàn thiện thêm. Đúc khuôn kẽm có thể đạt được các bề mặt đúc thậm chí còn mịn hơn và mạ điện trực tiếp, khiến chúng được ưa chuộng hơn cho các phần cứng trang trí sẽ được mạ crom hoặc niken.

Thời gian thực hiện công cụ và thời gian thực hiện một phần

Việc chế tạo dụng cụ cho khuôn đúc nhôm có độ phức tạp vừa phải thường mất 8 đến 14 tuần từ phê duyệt thiết kế đến những bức ảnh đầu tiên. Các công cụ đơn giản có thể được hoàn thành nhanh hơn; khuôn lớn, nhiều khoang hoặc phức tạp có thể mất 16–20 tuần. Sau khi công cụ đã được chứng minh và đưa vào sản xuất, thời gian giao hàng cho các bộ phận phụ thuộc vào số lượng chạy và lịch trình nhưng thường là 3–6 tuần đối với các đơn hàng tiêu chuẩn. Các dây chuyền chuyên dụng khối lượng lớn có thể vận chuyển các bộ phận với thời gian thông báo ngắn hơn sau khi lịch trình sản xuất được thiết lập.
